Redes de distribuição de água
Nota - Na resolução dos exercícios seguintes considere os comprimentos indicados como sendo já os comprimentos de cálculo.
Exercício 1

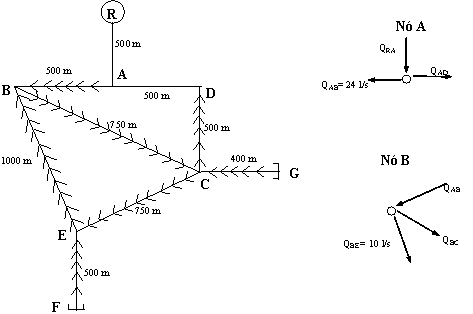

Considere a rede de distribuição de água representada na figura 1. As condutas são em fibrocimento e o caudal de ponta é de 10.2 l/s.
1.1 Determine a distribuição de caudais e dimensione a rede.
Diâmetros disponíveis: f60 , f80 , f100 , f125 , f150 , f200 , f250
1.2 Determine a cota de soleira do reservatório de modo a garantir uma pressão mínima de 18 m.c.a. em toda a rede.
1.3 Calcule a pressão máxima na rede, sendo a altura máxima de água no reservatório de 3.0 m.
Exercício 2
Na rede de distribuição de água representada na figura 2, além dos três caudais localizados nos nós B, C e D, existe um caudal unitário de percurso de 0.002 l/s/m nos troços AB, AC e CD. Dimensione a rede, em PVC classe 100, e determine a distribuição final de caudais.
Exercício 3

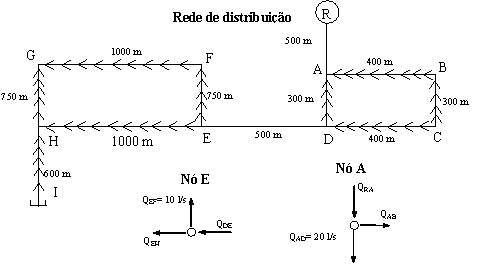

Considere a rede de distribuição de água representada na figura 3. As condutas são em fibrocimento e o caudal de ponta é de 30.6 l/s.
3.1 Dimensione a rede e determine a distribuição final de caudais.
Diâmetros disponíveis: f60 , f80 , f100 , f125 , f150 , f200 e f250
3.2 Determine a cota de soleira do reservatório de modo a garantir uma pressão mínima de 18 m.c.a. em toda a rede.
3.3 Calcule a pressão máxima na rede, sendo a altura máxima de água no reservatório de 3.0 m.
Exercício 4
4.1 Dimensione a rede de distribuição em PVC e determine a distribuição final de caudais, tendo em conta as distribuições de caudais dos nós A e E.. Considere o Qponta = 31,25 l/s
4.2 Calcule a cota mínima da soleira do reservatório por forma a garantir a pressão mínima de 18 m.c.a., bem como a pressão máxima na rede.
Cotas dos nós da rede:
|
Nó |
R |
A |
B |
C |
D |
E |
F |
G |
H |
I |
|
Cota(m) |
|
200 |
205 |
200 |
210 |
190 |
180 |
185 |
180 |
185 |
Tabela de dimensionamento:
|
f(mm) |
63 |
75 |
90 |
110 |
125 |
140 |
160 |
200 |
250 |
|
fint(mm) |
57.0 |
67.8 |
81.4 |
99.4 |
113.0 |
126.6 |
144.6 |
180.8 |
226.2 |
|
Qmax(l/s) |
2.5 |
3.6 |
5.2 |
7.7 |
10.0 |
12.5 |
16.4 |
26.6 |
40.2 |
Exercício 5
5.1 Considerando que o caudal de ponta é de 44 l/s dimensione a rede de distribuição em Fibrocimento e determine a distribuição final de caudais, tendo em conta as distribuições de caudais dos nós A e B.
5.2 Calcule a cota mínima da soleira do reservatório por forma a garantir a pressão mínima de 18 m.c.a., bem como a pressão máxima na rede.
Cotas dos nós da rede:
|
Nó |
R |
A |
B |
C |
D |
E |
F |
G |
|
Cota(m) |
|
70 |
65 |
55 |
60 |
70 |
66 |
55 |
Diâmetros disponíveis:
|
f(mm) |
60 |
80 |
100 |
125 |
150 |
200 |
250 |
|
Qmax(l/s) |
2.8 |
5.8 |
7.9 |
12.3 |
17.7 |
31.4 |
49.1 |
