Impulsão hidrostática sobre superfícies curvas
Exercício 1
Atendendo ás condições indicadas na figura, pretende-se saber o valor e sentido das componentes verticais e horizontais da força que se tem de aplicar no cilindro, de modo a mantê-lo em contacto com o fundo do tanque e sempre no mesmo ponto. O peso do cilindro é de 500 Kgf e tem uma largura de 2,0 m.
Exercício 2

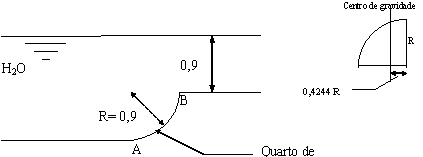

De acordo com a figura, determine a força (grandeza, direcção, ponto de aplicação e sentido) exercida pela água no quarto de cilindro AB de largura 1,80 m. Represente graficamente a referida força. ( No que diz respeito ao ponto de aplicação, faça somente o cálculo para cada uma das componentes e não para a resultante).
Exercício 3

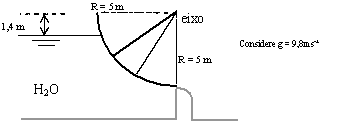

Nas condições da figura 3, determine a grandeza da força que se exerce no eixo da comporta e inclinação em relação à horizontal. A comporta tem 5 m de largura.
Exercício 4
Calcular a impulsão, tendo em conta as considerações da figura. A secção de cilindro tem 1,0 m de largura.
Exercício 5
Determinar a impulsão no quarto de cilindro de 1,0 m de largura e o seu ponto de aplicação tendo em conta as considerações da figura.
Exercício 6
Calcular a impulsão vertical e horizontal na superfície curva indicada sabendo que tem uma largura “d”.
Exercício 7
Calcule o valor e a inclinação em relação à horizontal da impulsão na superfície AB da figura, supondo que a barragem tem uma largura de 2,0 m .
Exercício 8
Determinar a impulsão na semi-esfera.
Exercício 9
Calcule a componente horizontal e a componente vertical da impulsão na superfície AB da figura. Trata-se de um cilindro de 2,0 m de comprimento e de 4,0 m de diâmetro.
