Fichas nº 2 - Pressões nos Fluidos



Exercício 1

Conhecida a pressão absoluta de 5430 Kgf/m2 á entrada de uma bomba, determine a pressão relativa correspondente à pressão absoluta nas seguintes unidades:

                        Kgf/cm2;

                        Metros de coluna de água;

Sabendo que a pressão atmosférica local vale 720 mm de Hg (dHg = 13,6).



Exercício 2

Determinar a pressão absoluta em Kgf/m2 e em N/m2 a uma profundidade de 6m abaixo da superfície livre de um dado volume de água.



Exercício 3

Determinar a pressão absoluta expressa em altura de coluna de água num ponto em que a pressão relativa é 4000 Kgf/m2, quando um manómetro indica 760 mm de mercúrio, de densidade 13,57, para a pressão atmosférica.



Exercício 4

Determine a pressão em kgf/m2 e N/m2 á profundidade de 10m num óleo em repouso com uma densidade de 0,75.



Exercício 5

Nas condições da figura determinar o valor da pressão em A (dHg = 13,6).

Exercício 6

Um manómetro diferencial é colocado entre as secções A e B num tubo horizontal no qual se escoa água. A deflexão do mercúrio no manómetro é de 576 mm sendo a densidade do mercúrio 13,57. Calcular a diferença de pressão entre os A e B.

Exercício 7

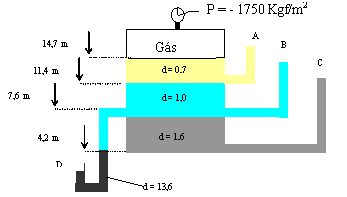

Determinar a pressão nos pontos A, B, C e D

Exercício 8

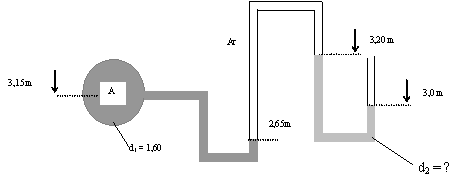

Nas condições da figura determinar a densidade do fluído no 2º troço do tubo, sendo a pressão PA = -1000 Kgf/m2.

Exercício 9

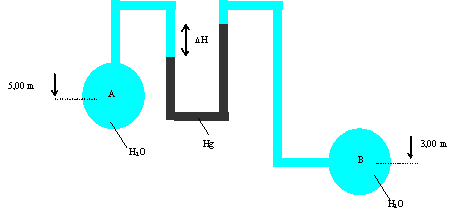

Determinar DH tendo em conta as considerações da figura e sabendo que PA = 3 Kgf/cm2 e PB = 1,5 kgf/cm2 (considere dHg = 13,6).

Exercício 10

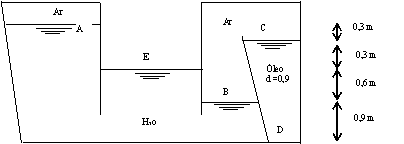

Tendo em conta as considerações da figura calcule as cotas dos pontos A, B, C e D.



Exercício 11

Determine as cotas de Z0, Z1, Z2 e Z3, sabendo que;

g1 = 1000 Kgf/m3                    Z0 – Z1 = 0,2 m

g2 = 13600 Kgf/m3                  Z3 – Z2 = 0,1 m

g3 = 700 Kgf/m3                      Z1 + Z2 = 1,0 m











Exercício 12

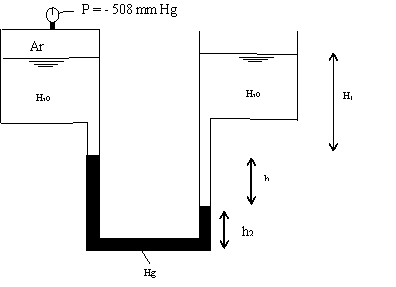

O manómetro metálico da figura assinala uma pressão de –508 mm Hg. Sabendo-se que as superfícies da água nos dois reservatórios se encontram á mesma cota, calcular o desnível que apresenta o mercúrio no manómetro diferencial.

Exercício 13

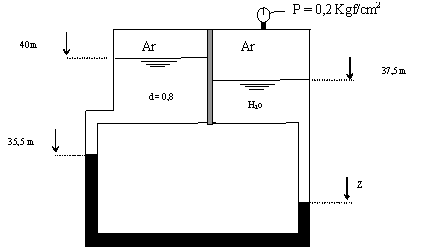

A pressão do ar no tanque da esquerda é de –28 cm Hg. Determinar a cota Z da superfície de separação entre a água e o líquido do manómetro diferencial.
