Impulsão hidrostática sobre superfícies planas
Exercício 1
Calcular a impulsão na superfície vertical e o seu ponto de aplicação, pela formula geral e pela noção de sólido de pressões. A superfície indicada tem 2 m de largura.
Exercício 2

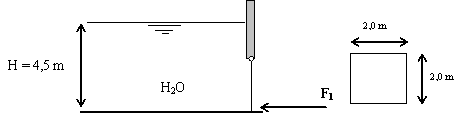

Calcular o valor da força F1, que mantém a comporta fechada, tendo em conta as considerações da figura.
Exercício 3

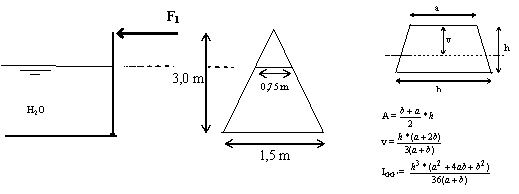

Calcular a força F1 que mantêm a compota fechada, tendo em conta os dados que seguidamente se apresentam.
Exercício 4

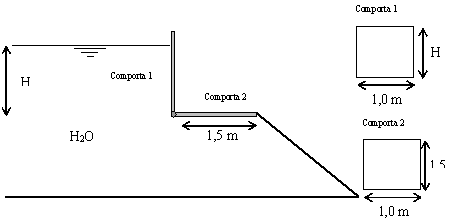

Ao subir o nível da água a montante da comporta, esta abrirá automaticamente. Para que valor de H, tal acontecerá.
Exercício 5

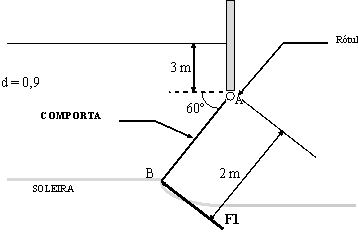

Para a comporta plana AB indicada na figura , determine o valor da força F1 que a mantém fechada. A largura da comporta é de 3 metros. ( Indique a grandeza direcção e sentido da impulsão)
Exercício 5

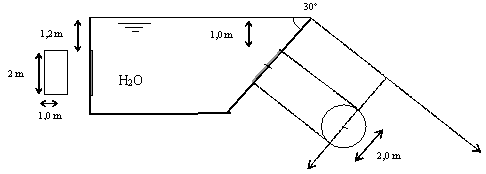

Determine o valor da impulsão hidrostática e o seu ponto de aplicação em cada uma das comportas representadas na figura
Exercício 6 (Frequência 1998)
A comporta AB da figura 2 tem 1,2 m de largura e é fixa em A. O manómetro M indica uma pressão de 0,15 Kgf/cm2 e um óleo de densidade 0,750 é utilizado no tanque da direita. Determine a força horizontal que deve ser aplicada em B para equilibrar a comporta AB.
