Madeira para estruturas: maciça e lamelada-colada - estudo do comportamento à flexão
1 – O OBJECTIVO
Pretende-se com este trabalho prático executar um conjunto de vigas lameladas-coladas e de madeira maciça (provetes com dimensões reduzidas e isentos de defeitos) e estudar o seu comportamento à flexão.
2 ‑ O MÉTODO
A construção/execução das vigas/provetes lameladas-coladas procurará reproduzir o processo produtivo das fábricas de lamelado-colado:

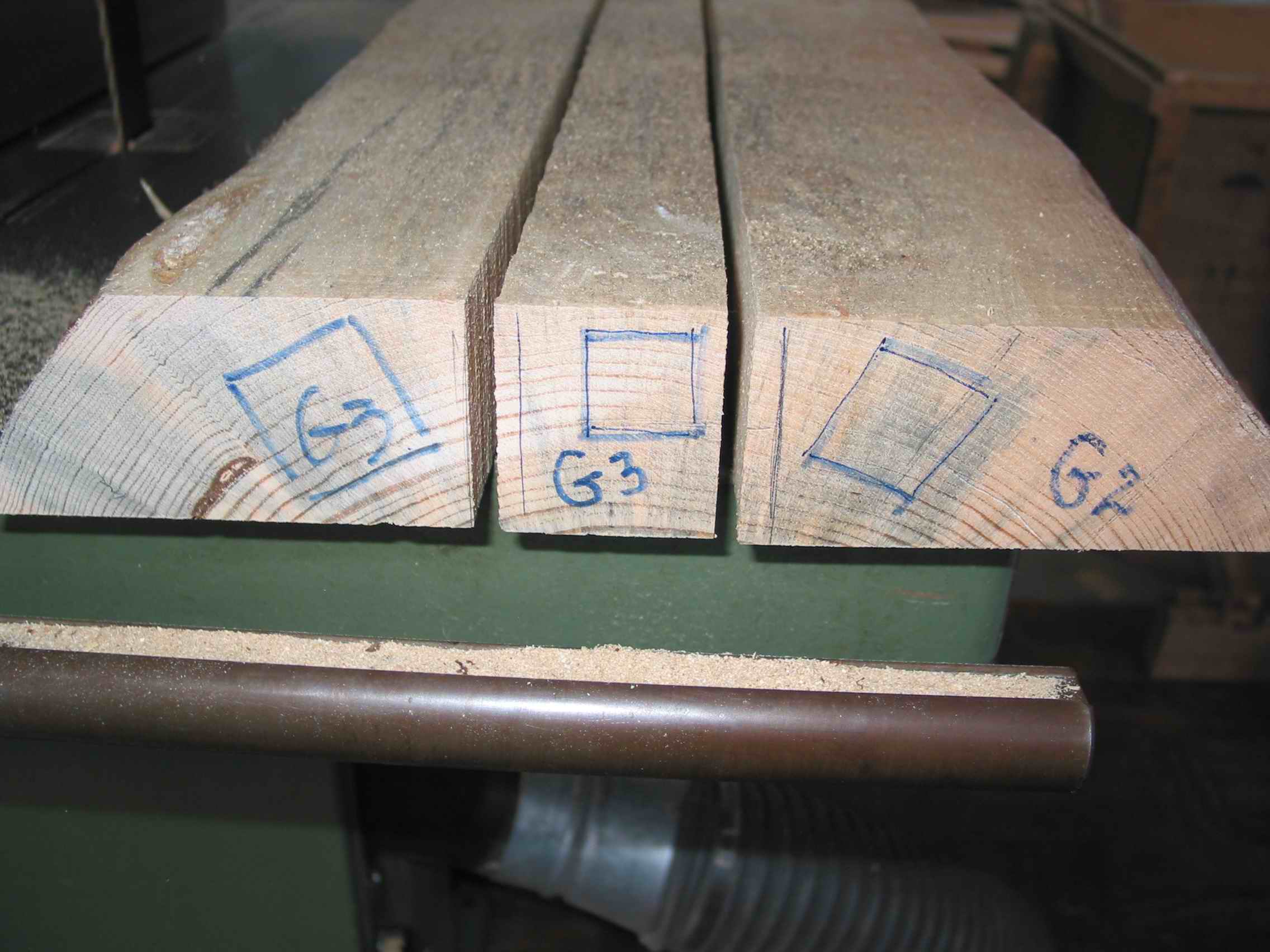

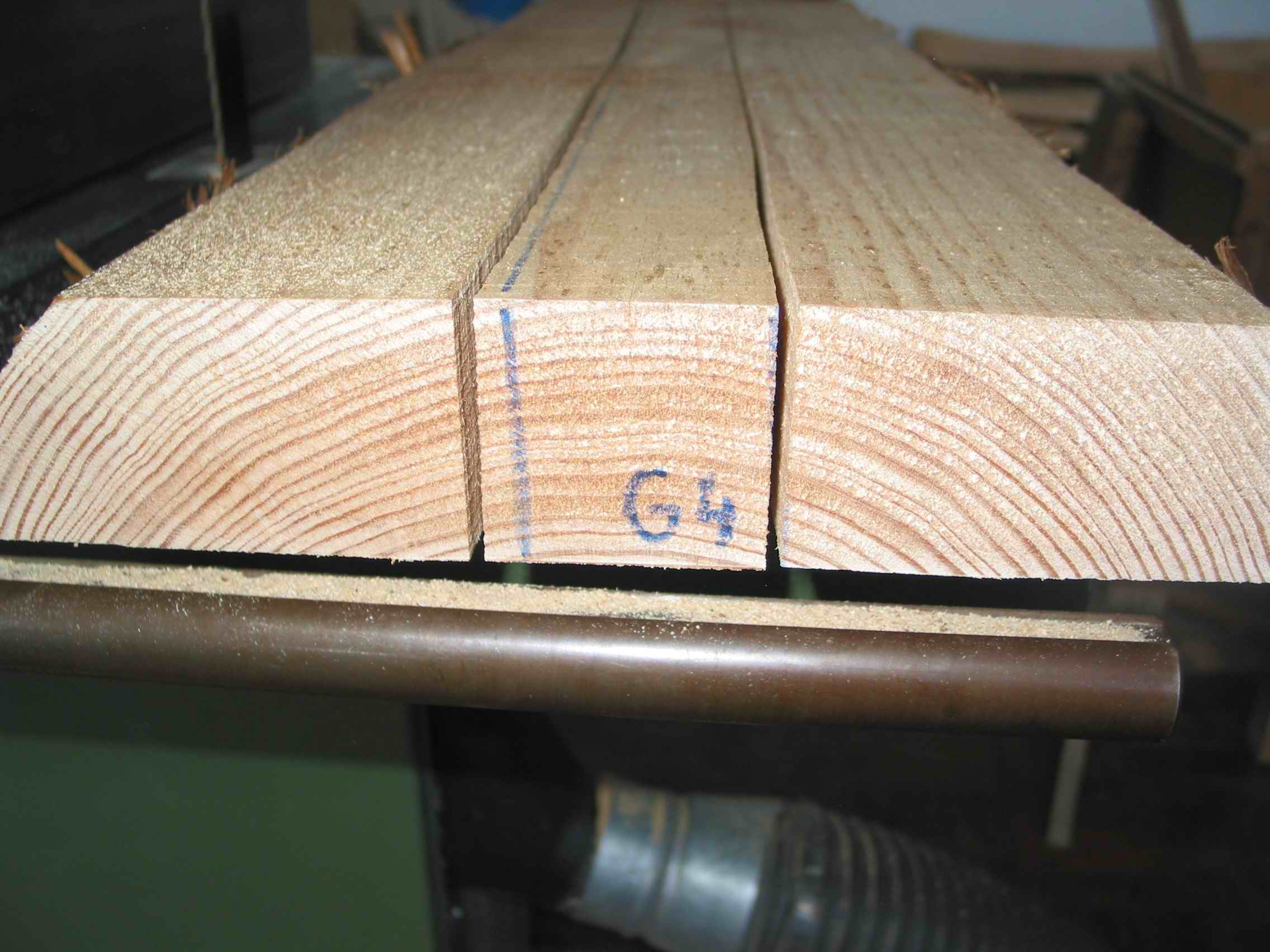

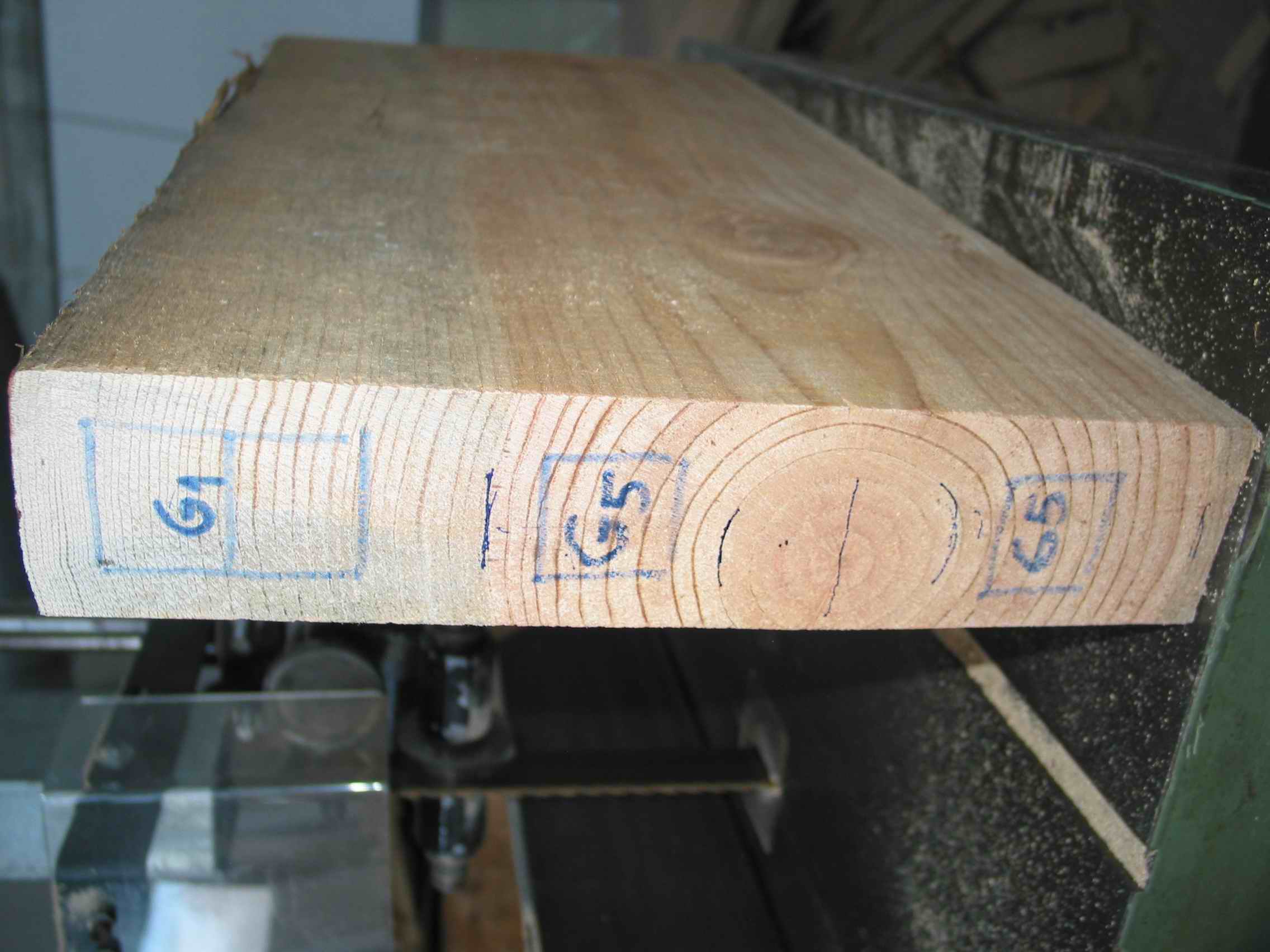

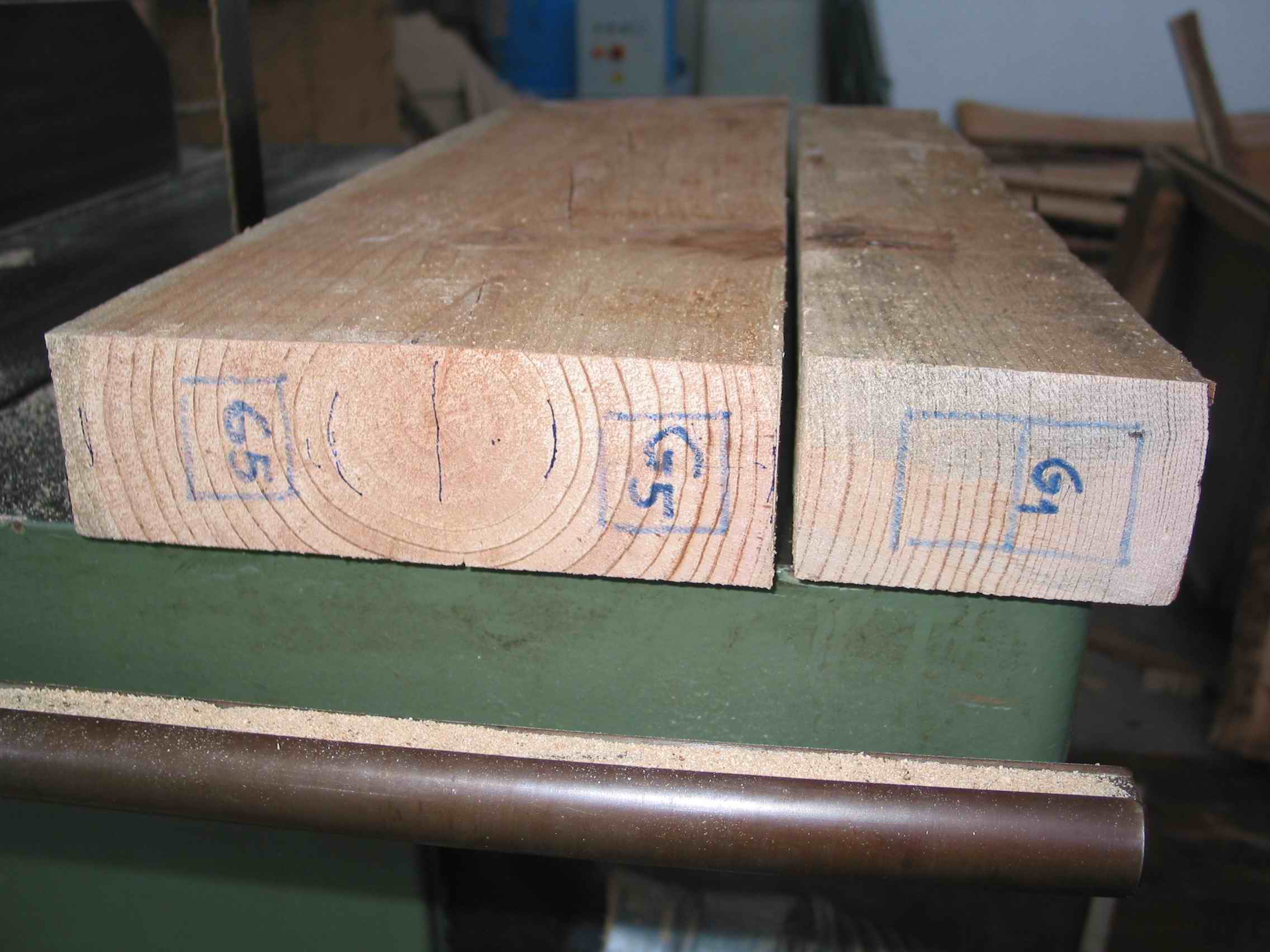

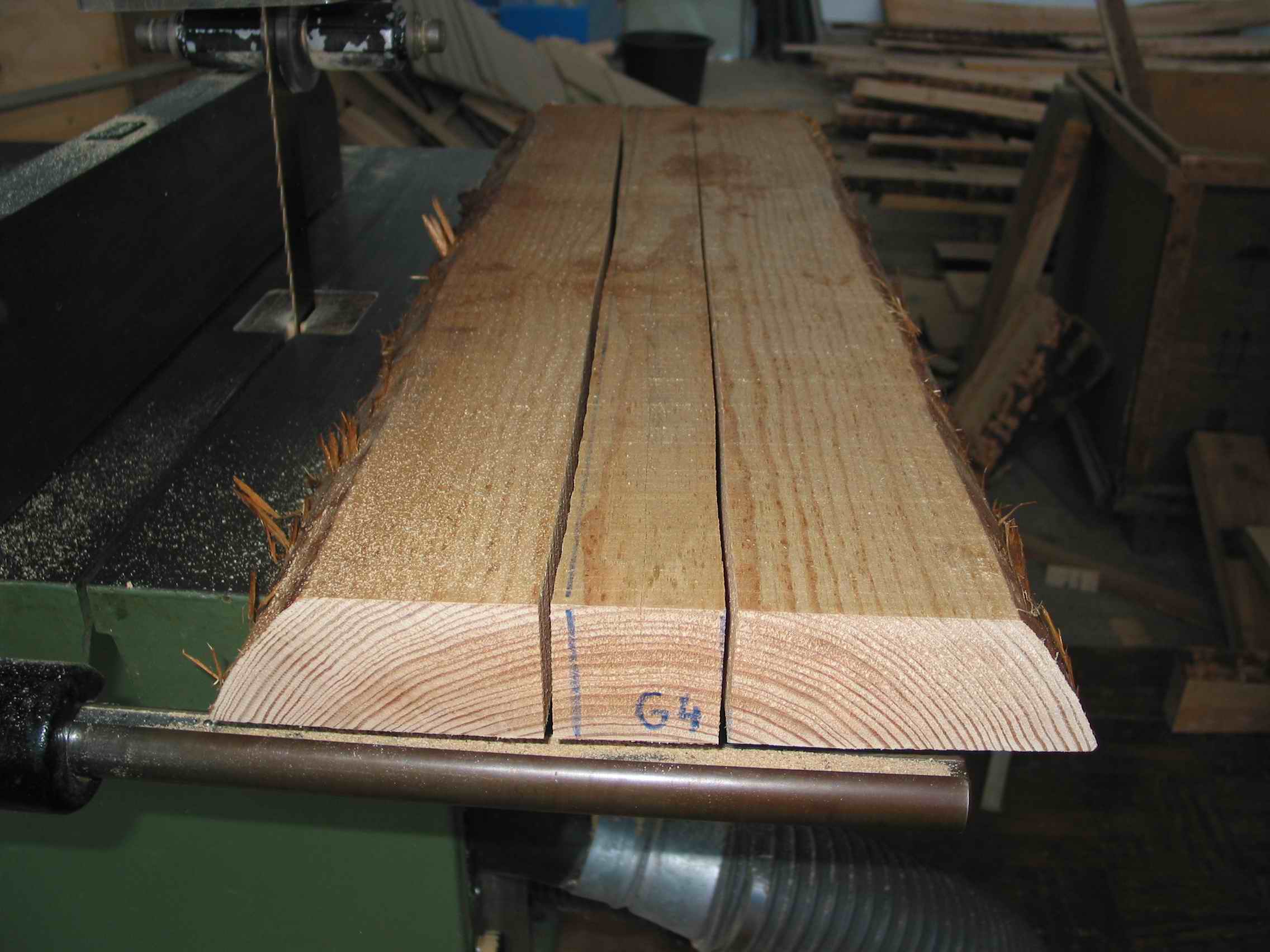

preparação das lamelas:

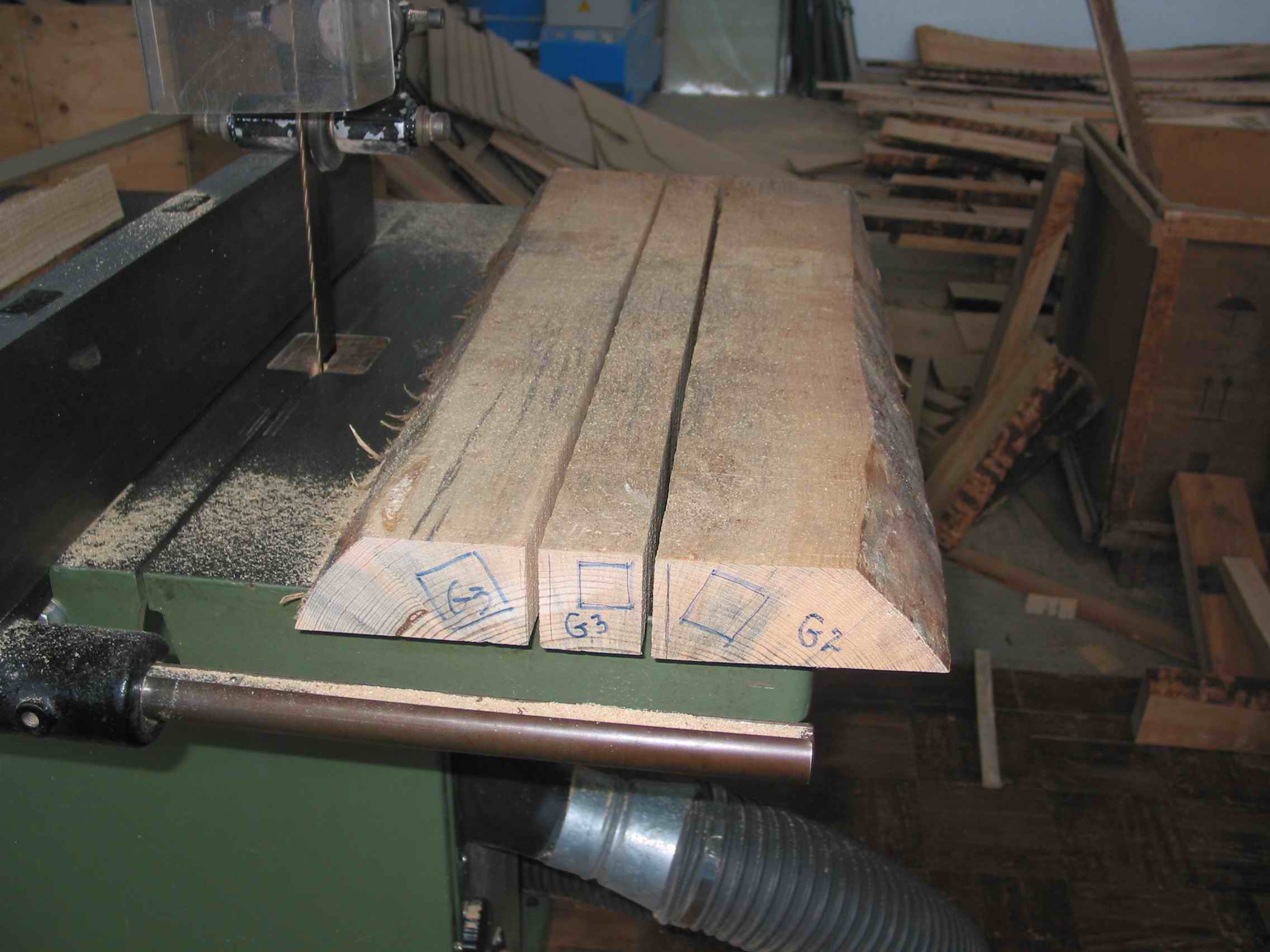

o corte;

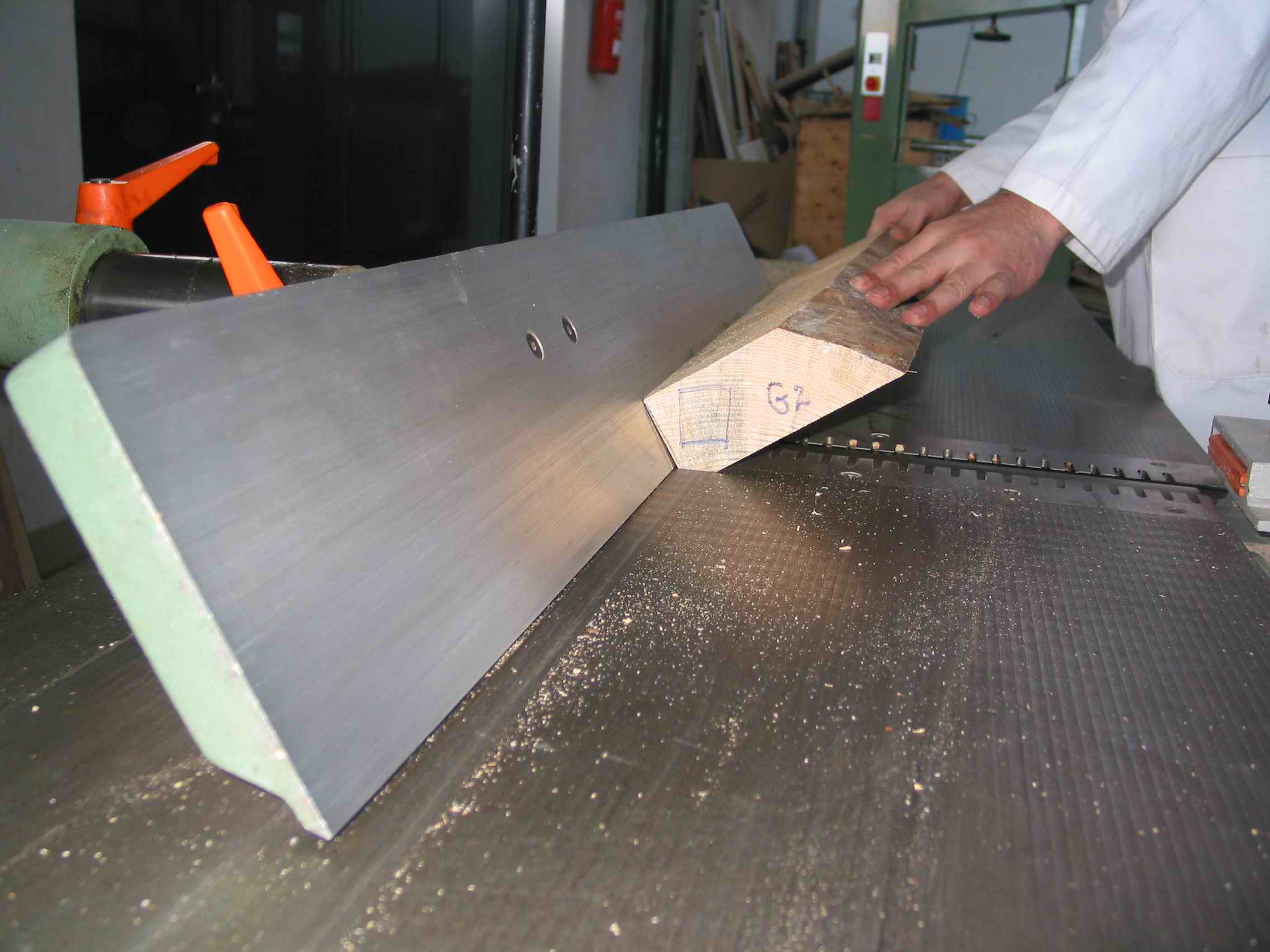

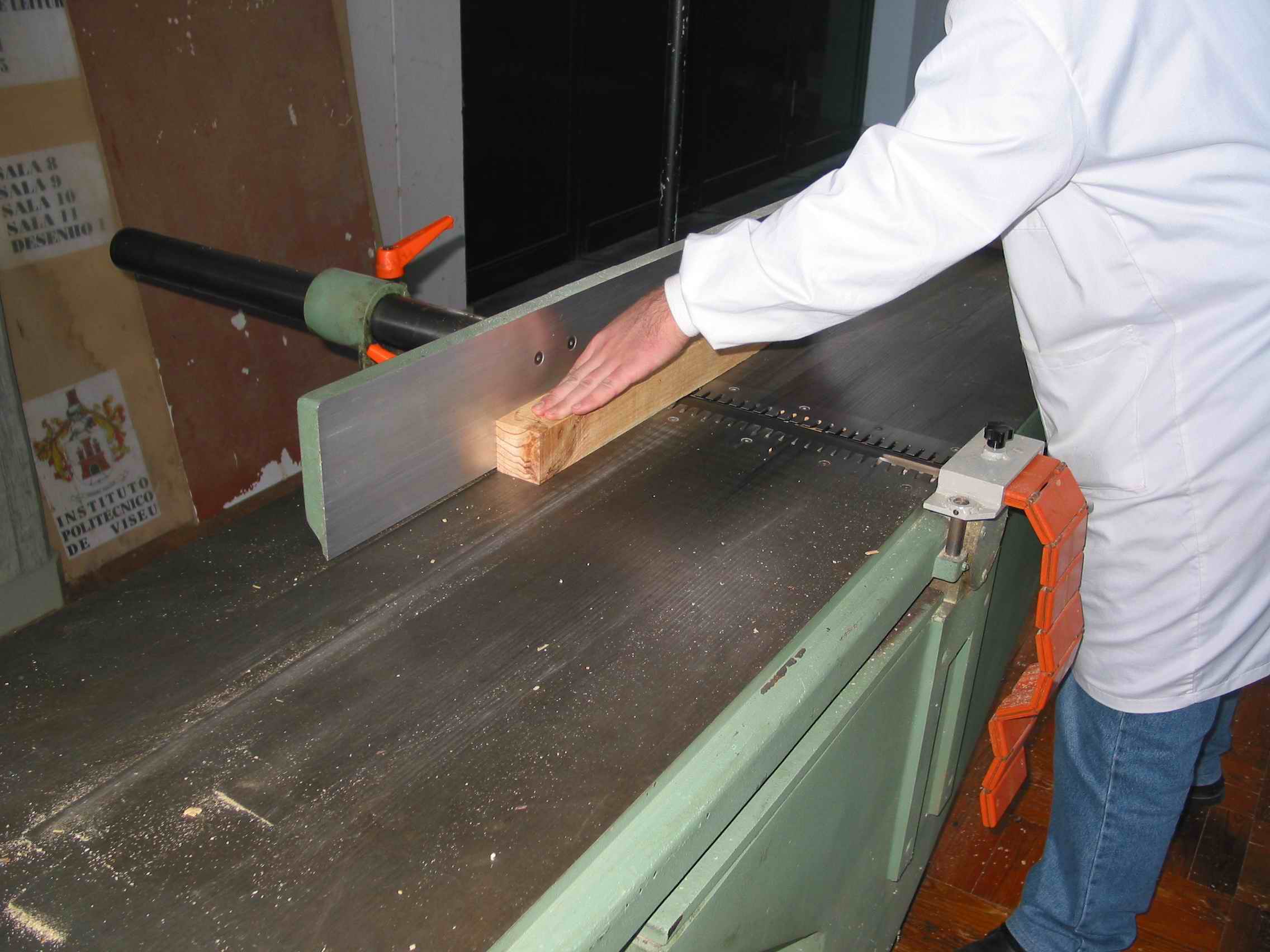

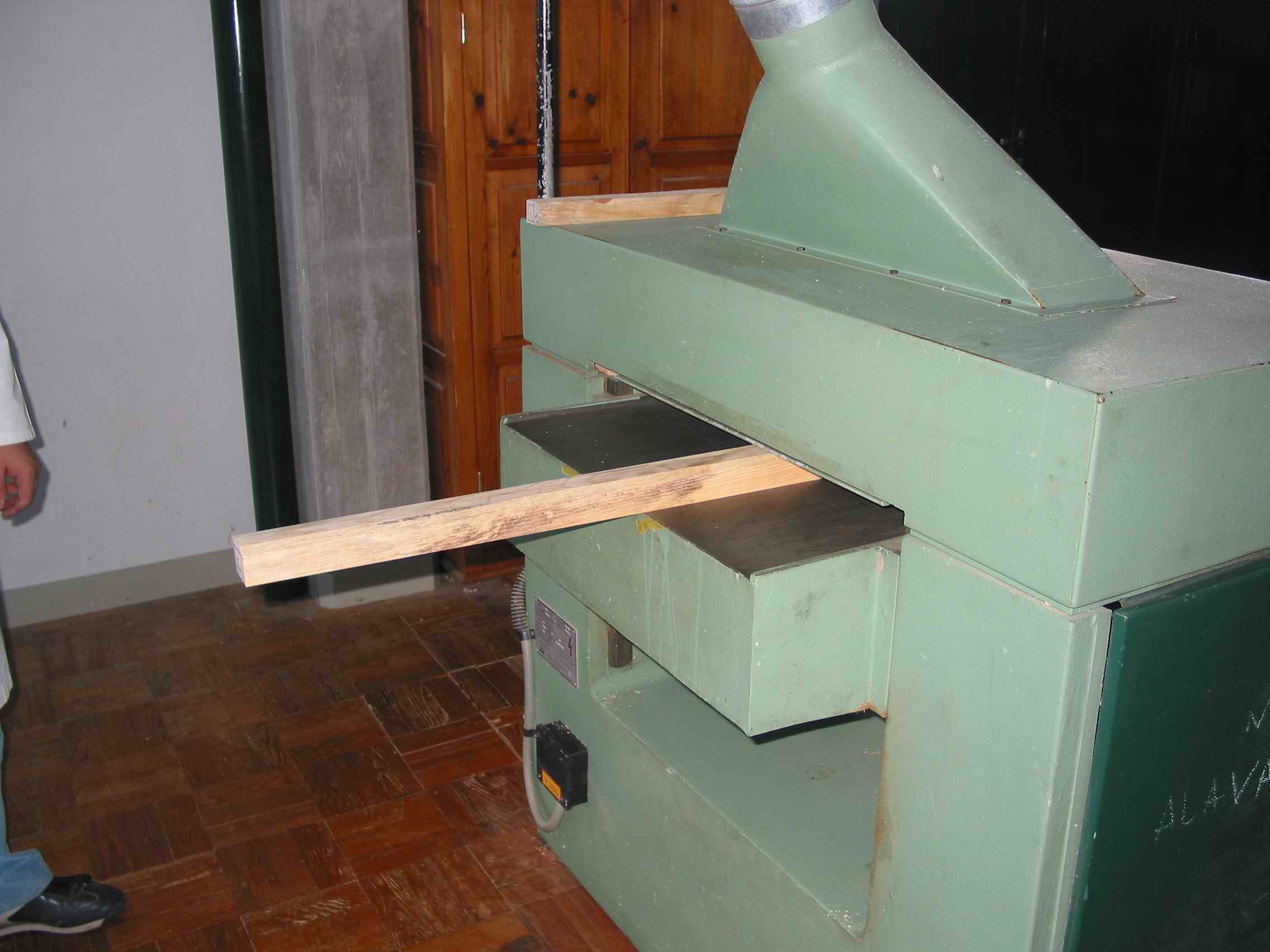

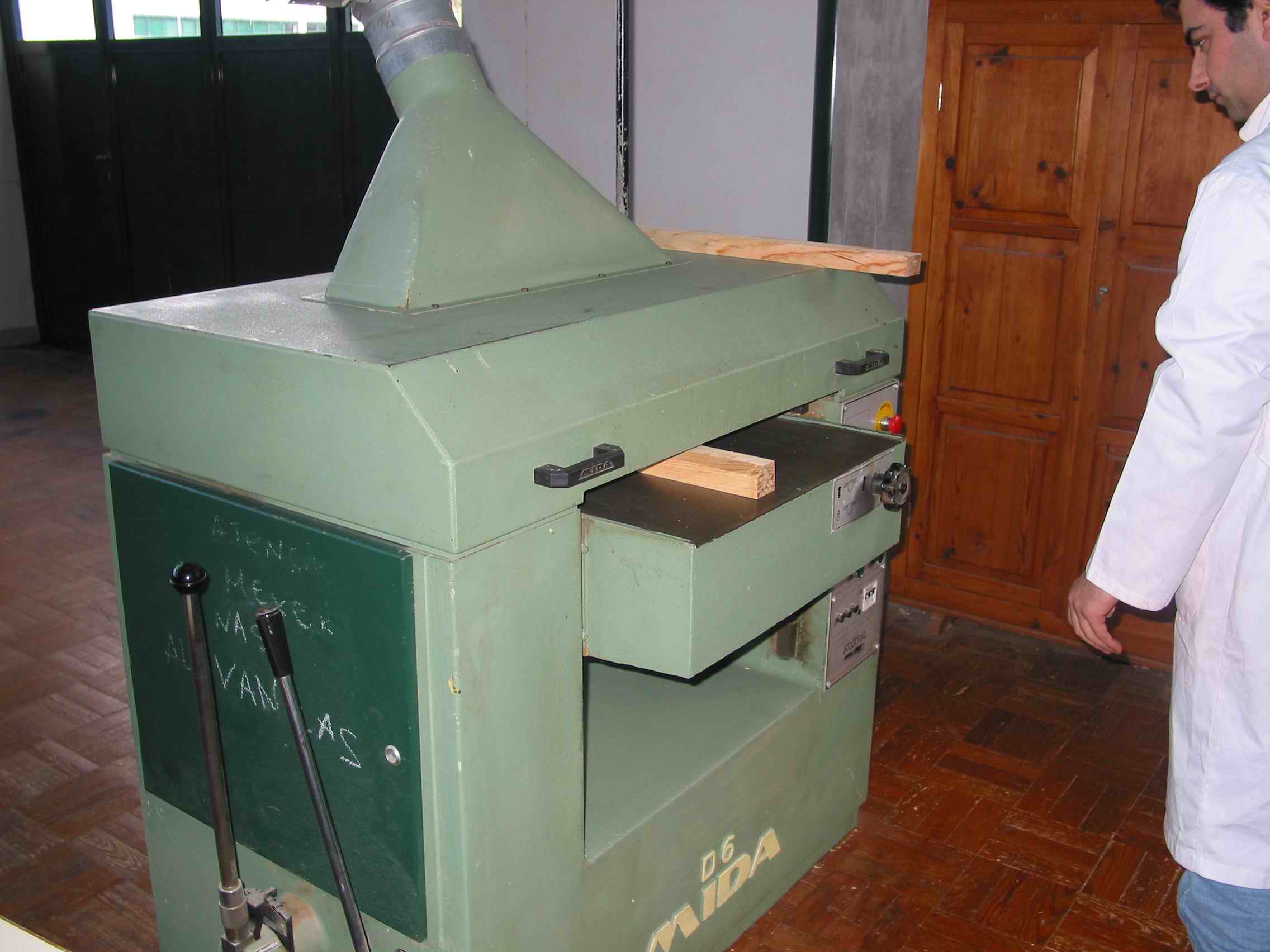

o aplainamento (com excedente de largura de 5mm);
colagem das lamelas:
o cola branca nas faces;
o prensa de ensaios;
aplainamento final (para obter as dimensões finais de largura).
Na preparação dos provetes devem seguir-se as recomendações para ensaios normalizados:

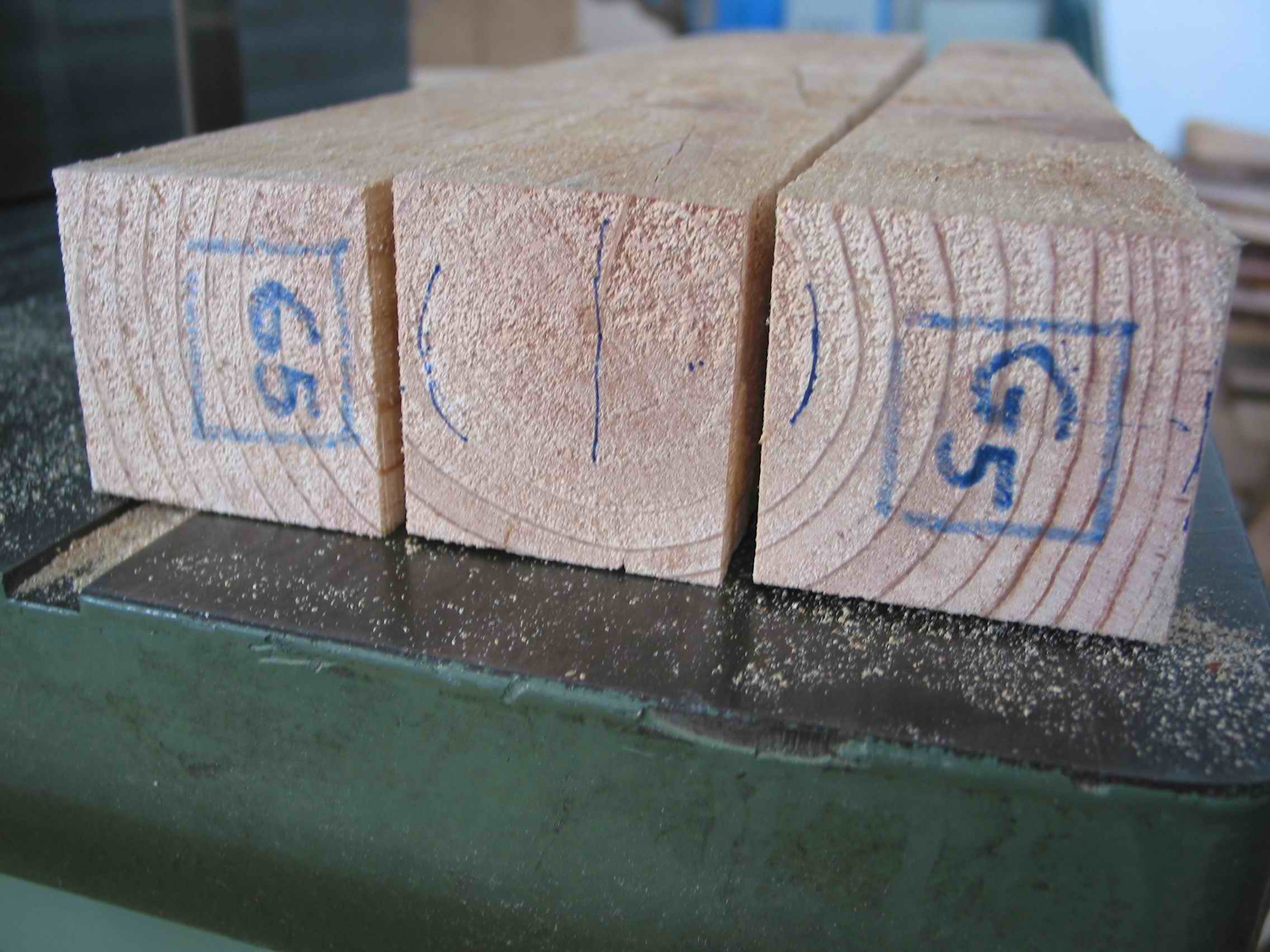

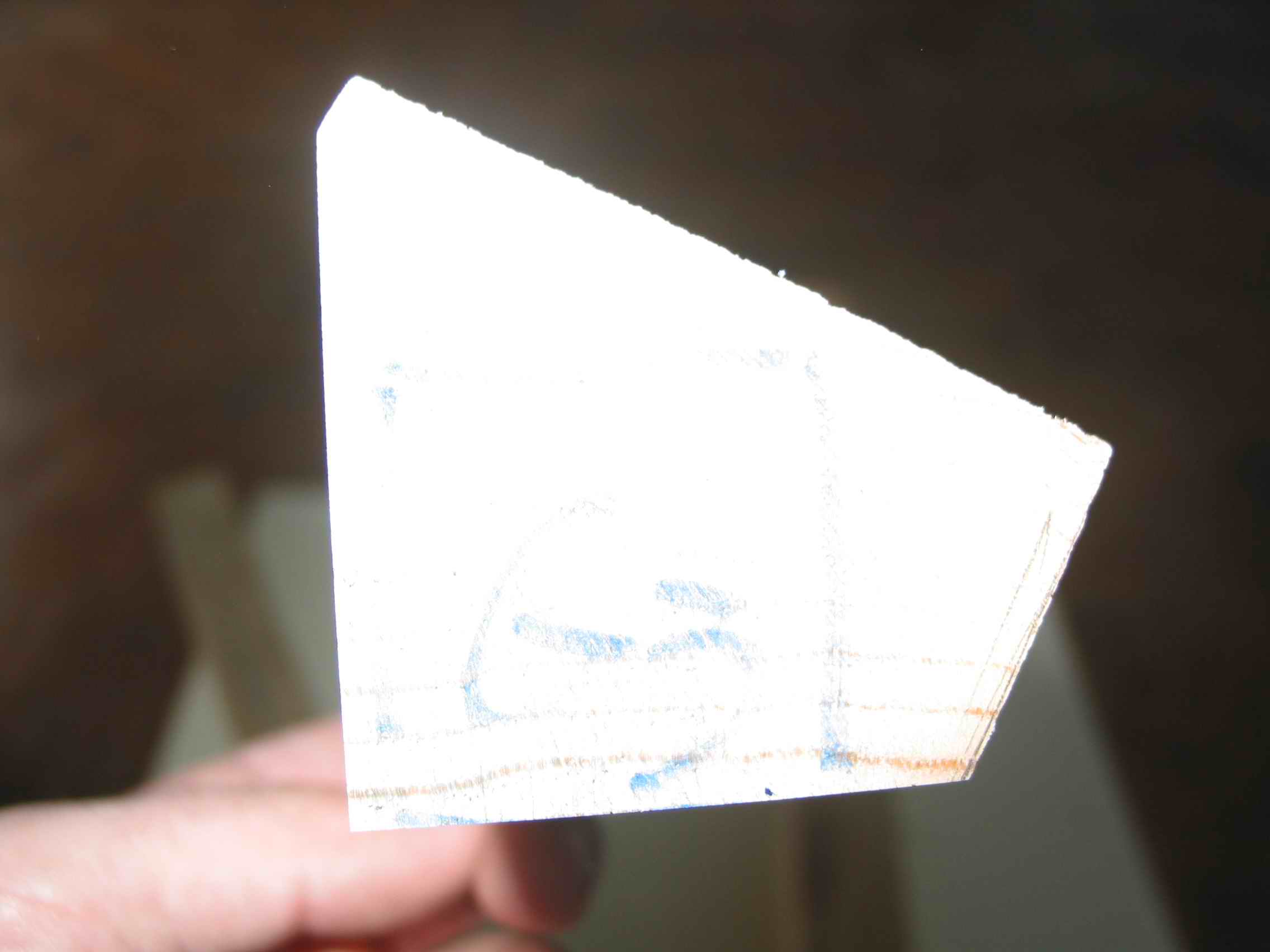

i. os provetes devem ser isentos de defeitos (nós, desvios do fio, fendas, etc.);
ii. devem ser cuidadosamente orientados, ou seja, com faces correspondentes aos três planos fundamentais - radial, tangencial e transversal;
iii. devem possuir o mesmo teor em água;
iv. os ensaios devem ser realizados nas mesmas condições de temperatura.
2.1 ‑ Os provetes de ensaio – Vigas Lamelado-Colado
Na figura 1 podemos ver o esquema de execução dos provetes lamelados-colados.

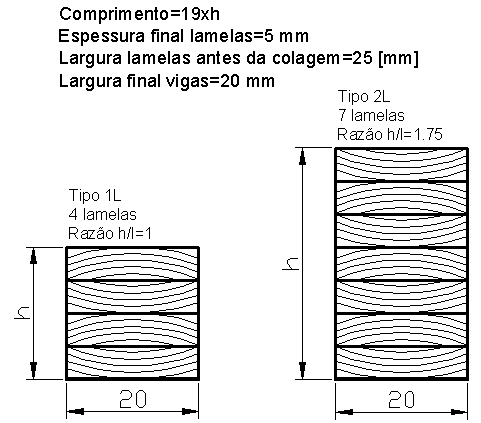

Figura 1 – Esquema de execução dos provetes lamelados-colados
Após a colagem das lamelas, as vigas são novamente aplainadas para dimensão final de largura (20mm).

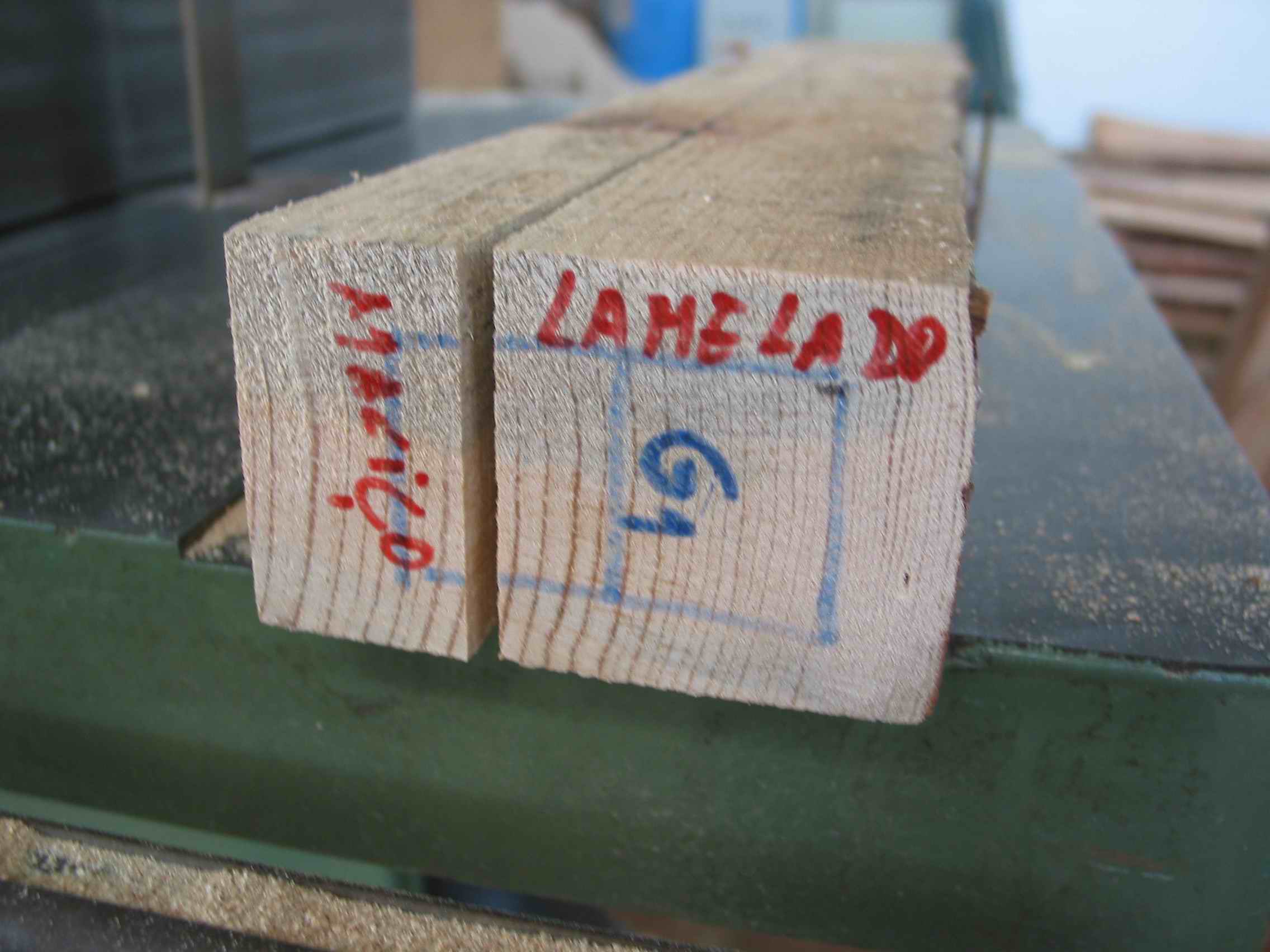

Todos os grupos irão também preparar da mesma peça/tábua (se possível) um provete de madeira maciça com as mesmas dimensões (teremos também 2 tipos de provetes maciços: 1M e 2M, correspondentes respectivamente às dimensões dos provetes 1L e 2L). Deve ter-se em conta a dimensão dos provetes lamelados-colados: prepara-se o provete maciço com algum excedente dimensional na sua secção e só se faz o aparelhamento final após obtenção das dimensões exactas dos lamelados-colados.
2.2. – Ensaio, cálculos e apresentação de resultados
O ensaio a realizar, os cálculos e a apresentação de resultados seguirão o referencial normativo europeu (projecto) prEN 408 2000.
No relatório deve seguir-se as indicações fornecidas pelo projecto de norma. Na introdução teórica pretende-se fazer uma abordagem sobre madeira como elemento estrutural: madeira maciça e madeira lamelada-colada.
timIII_TP2_20052006.pdf >> Técnica do Trabalho Prático Nº 2 (ficheiro pdf)
timIII_TP2_Formulas.pdf >> Fórmulas de apoio ao Trbalho Prático Nº 2 (pdf)
Madeira para estruturas: maciça e lamelada-colada - estudo do comportamento à flexão
Pretende-se a determinação das seguintes propriedades:
- Módulo de elasticidade aparente em flexão

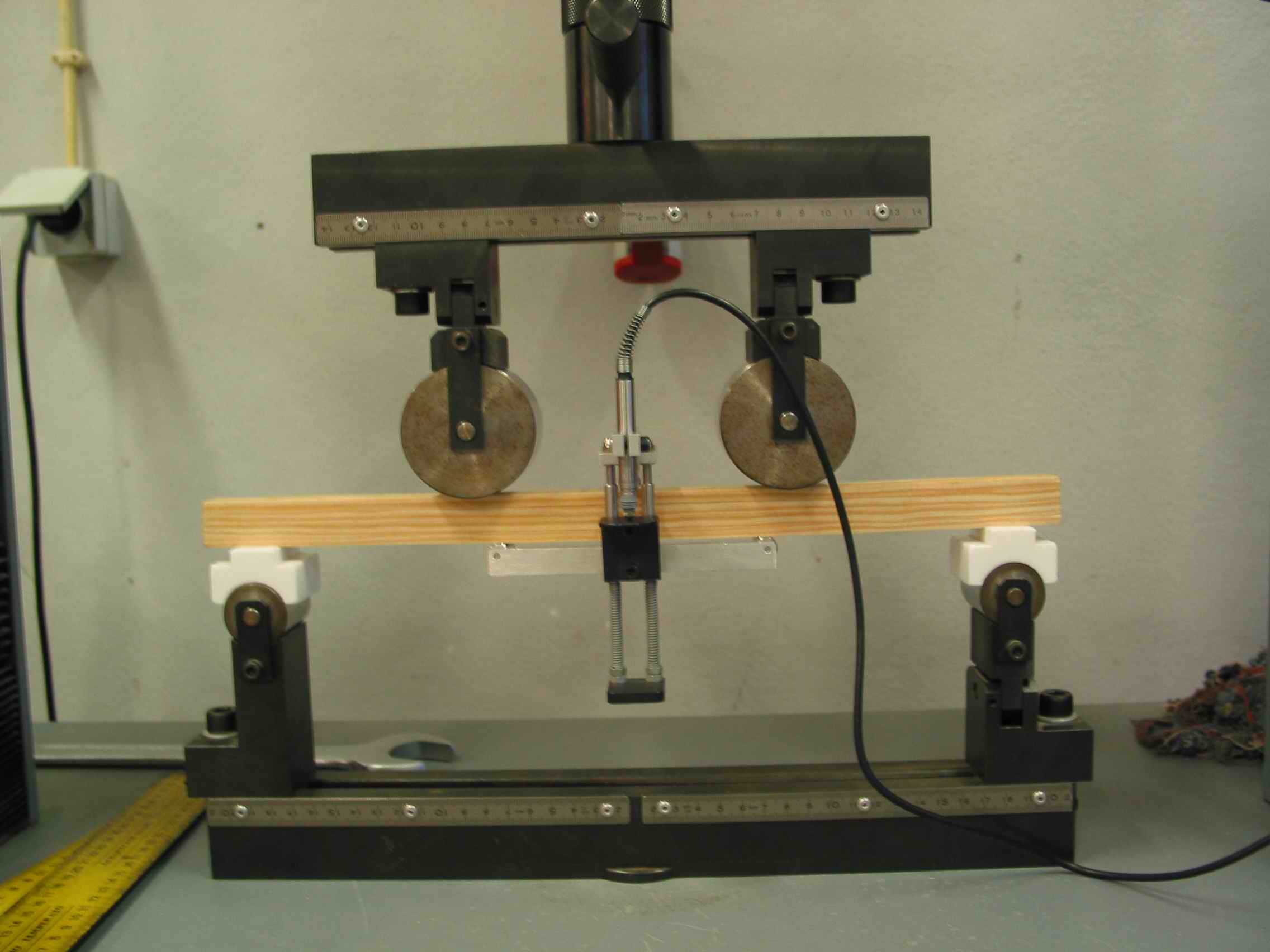

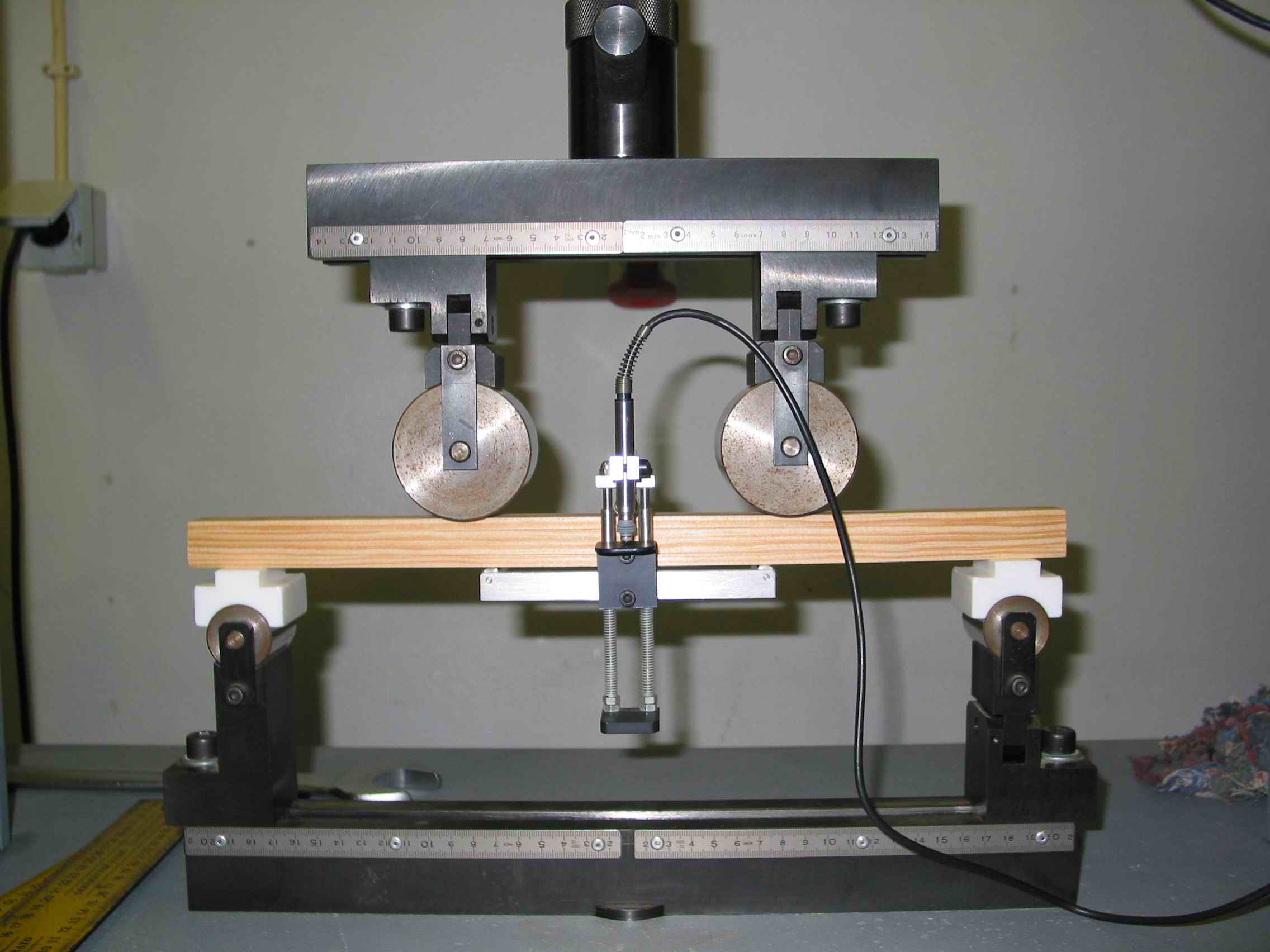

- Módulo de elasticidade local em flexão
- Módulo de corte
- Tensão Resistente em Flexão
- Massa volúmica
- Humidade

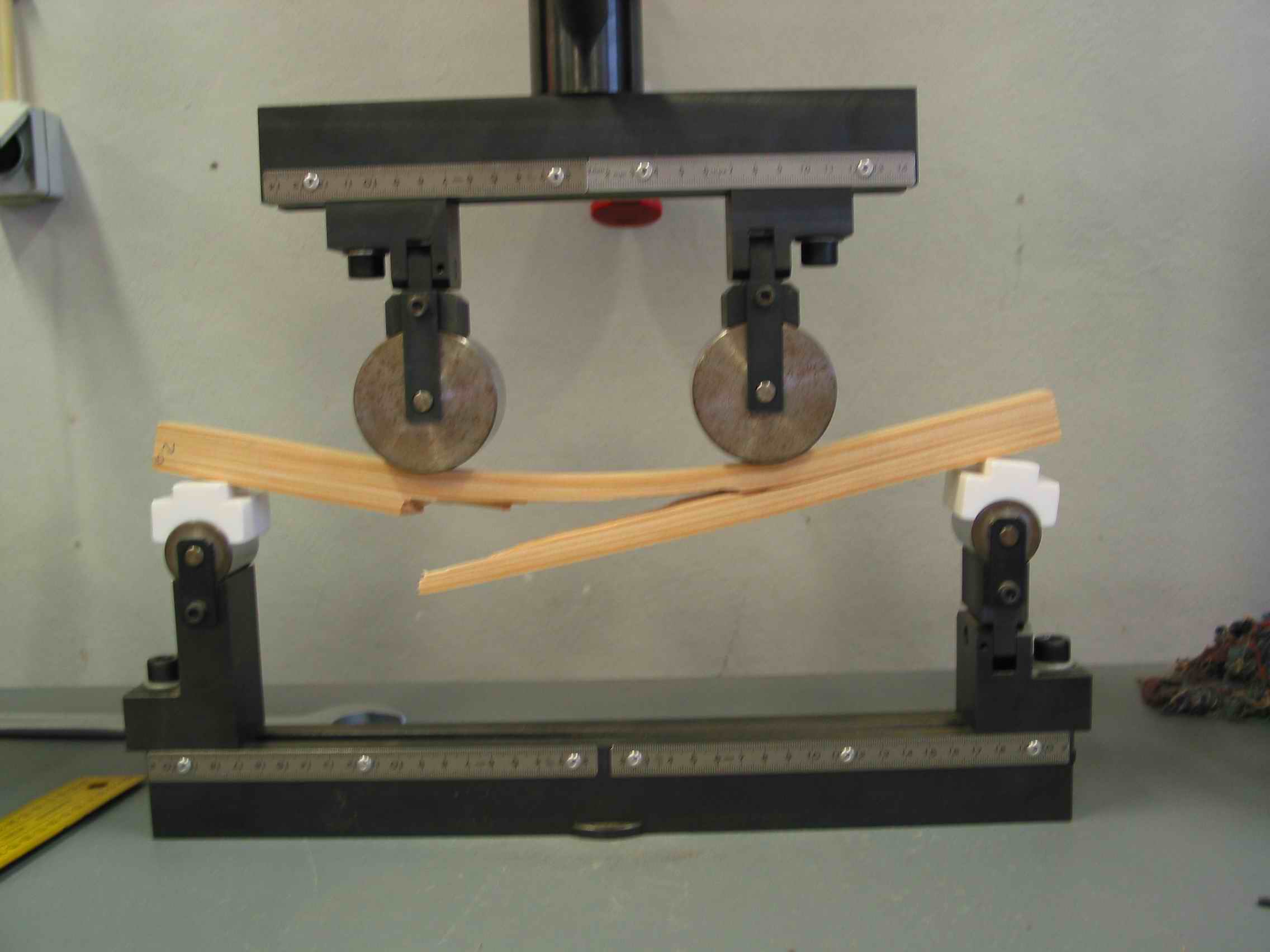

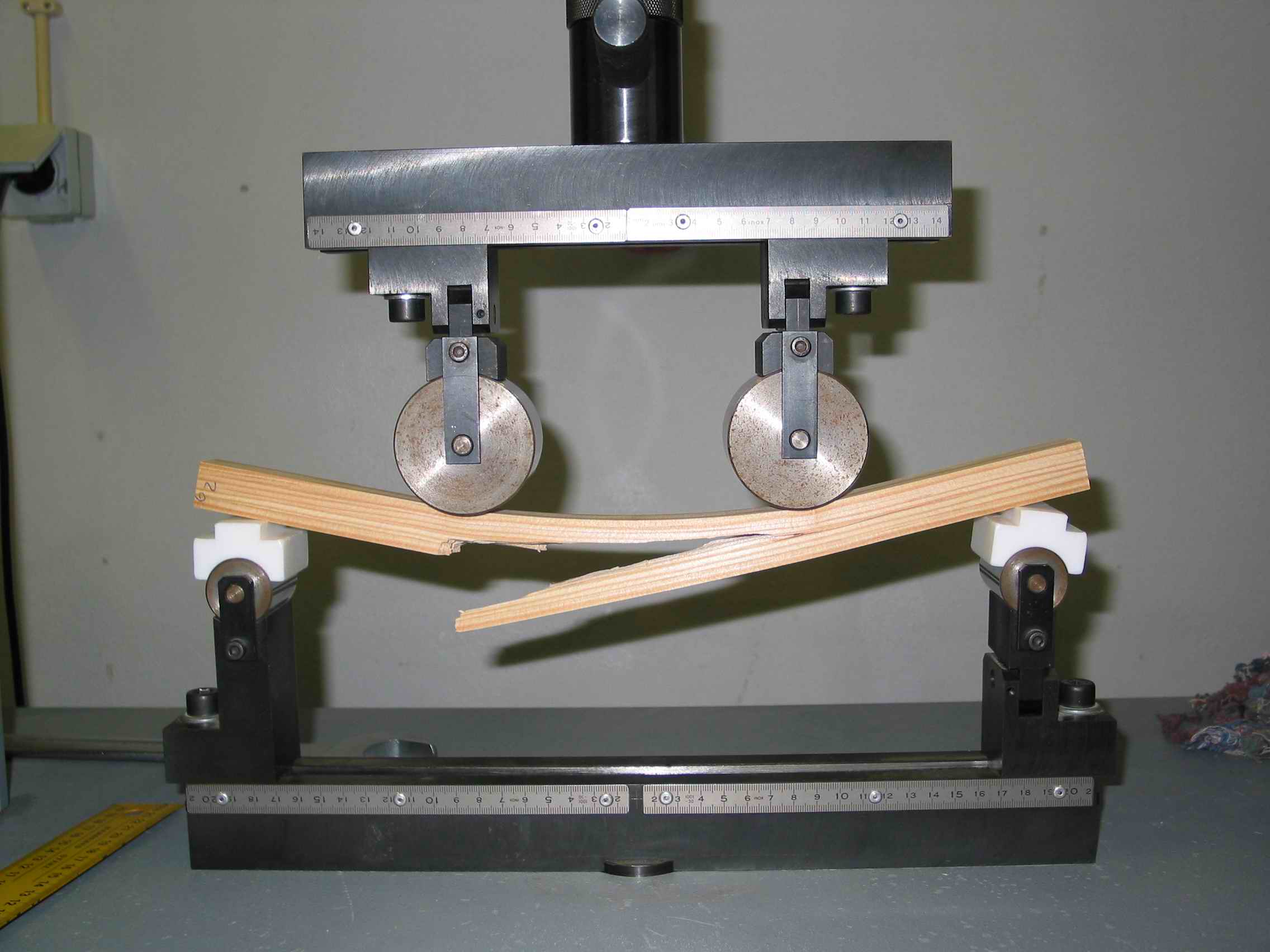

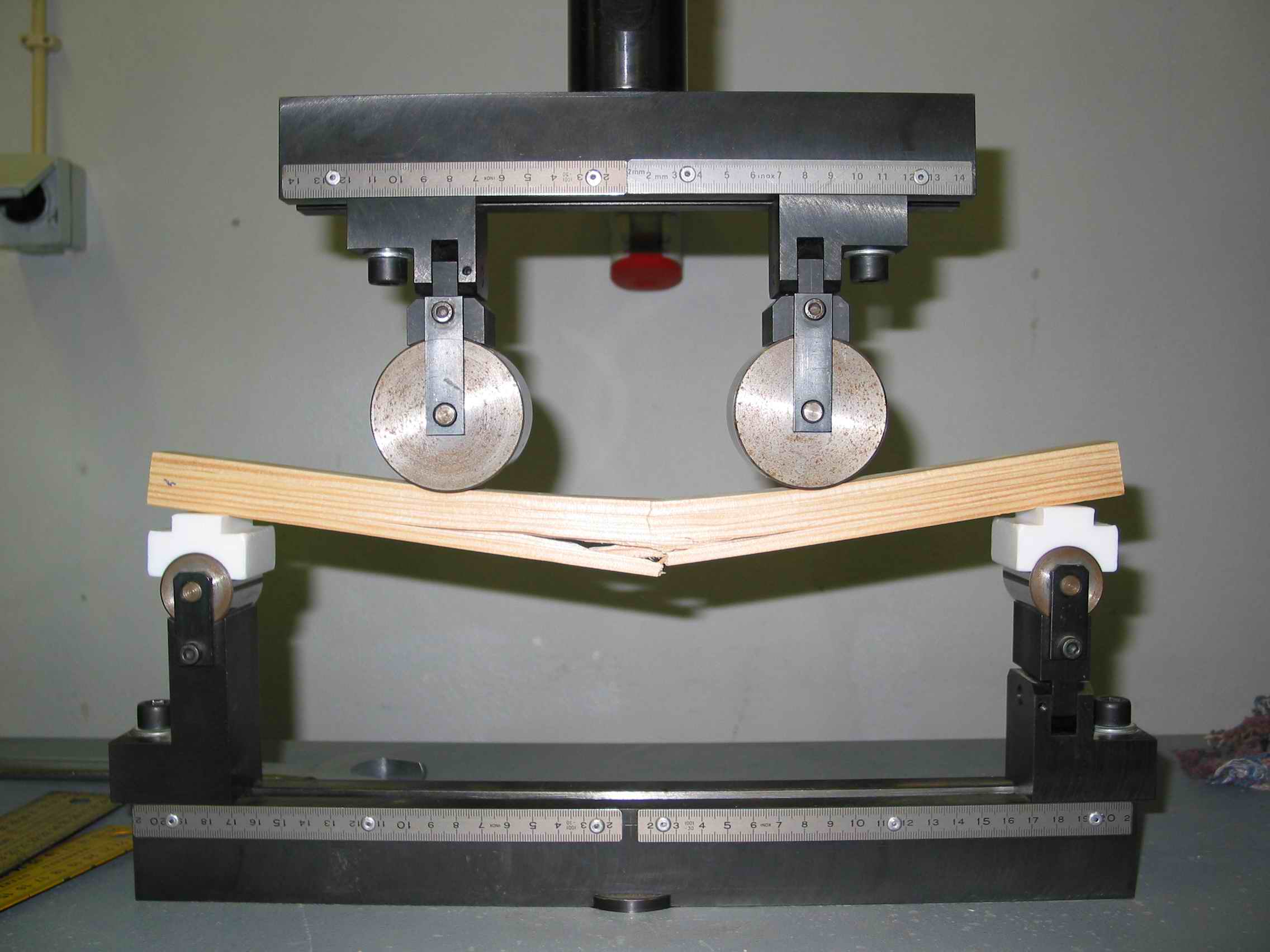

Sugere-se a visualização dos provetes para se poder relacionar os resultados obtidos com o tipo de rotura ou outras observações importantes nos diversos provetes.
Ficheiros dos ensaios de todos os grupos (1 a 5):
Medições de massas e dimensões dos provetes:
TIMIII TP2 Provetes0405 dados.xls >> dimensões e massas de todos os provetes
Ficheiros auxiliares:
TIMIII TP2 Calculos0405 exemplo.xls >> folha de cálculo exemplo (provete do grupo 4). Devem usar esta folha de cálculo como base de trabalho. Devem criar uma folha para cada grupo. A importação dos dados deve ser feita para uma nova folha de cáculo e posteriormente os dados devem ser copiados para cima dos dados da folha de cálculo TIMIII TP2 Calculos0405 exemplo.xls. Não esquecer as correspondências:
| L | lamelado, ensaio 3 pontos, módulo de elasticidade aparente | ficheiros G?L.Eaparente.Txt |

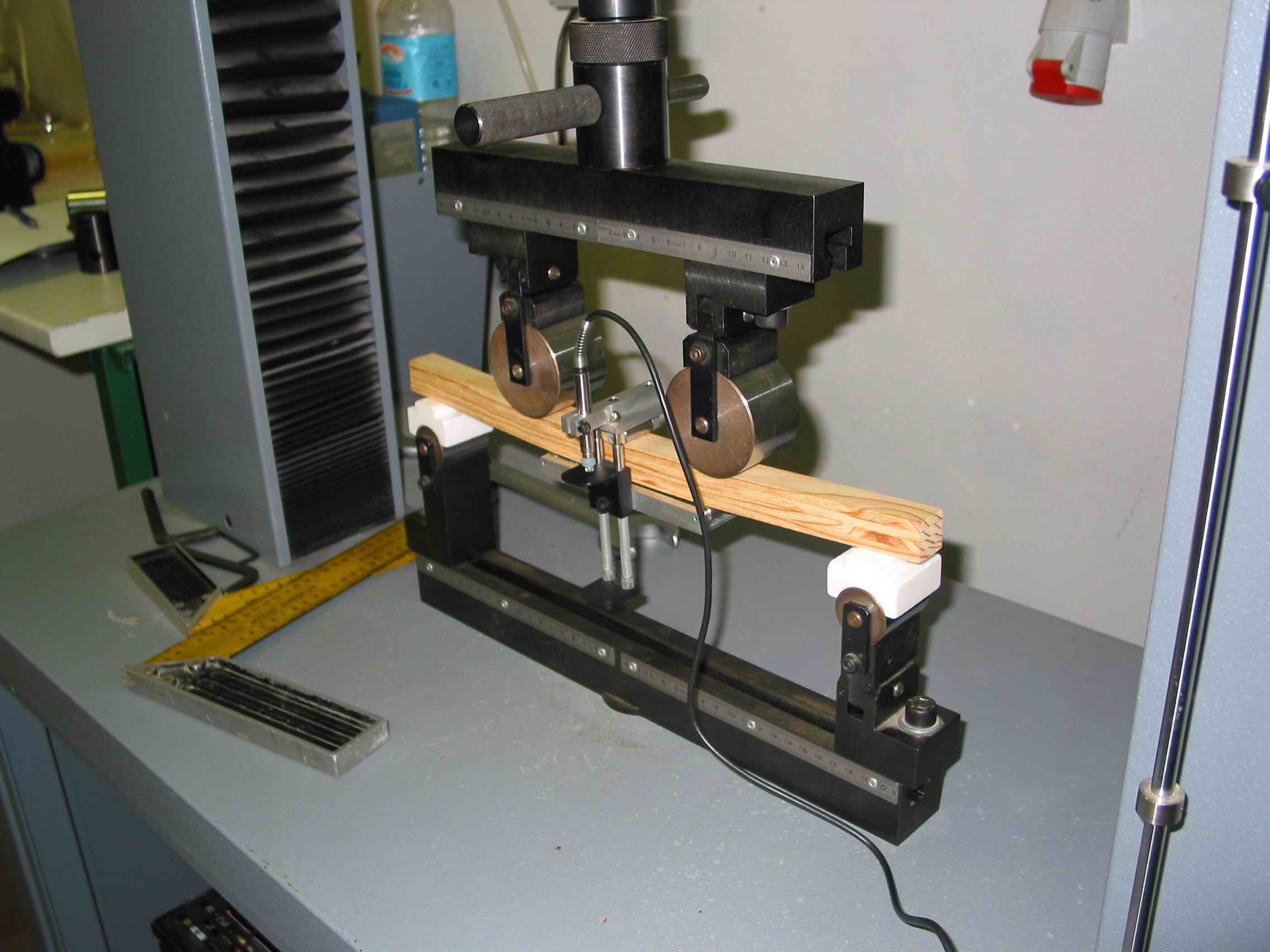

| L_4P | lamelado, ensaio 4 pontos, módulo de elasticidade local | ficheiros G?L.Elocal.Txt |
| M | maciça, ensaio 3 pontos, módulo de elasticidade aparente | ficheiros G?M.Eaparente.Txt |
| M_4P | maciça, ensaio 4 pontos, módulo de elasticidade local | ficheiros G?M.Elocal.Txt |
TIMIII TP2 tabRelatorio exemplo.pdf >> sugestão para relatório - exemplo de uma tabela "tipo" resumo com os dados e propriedades calculadas.

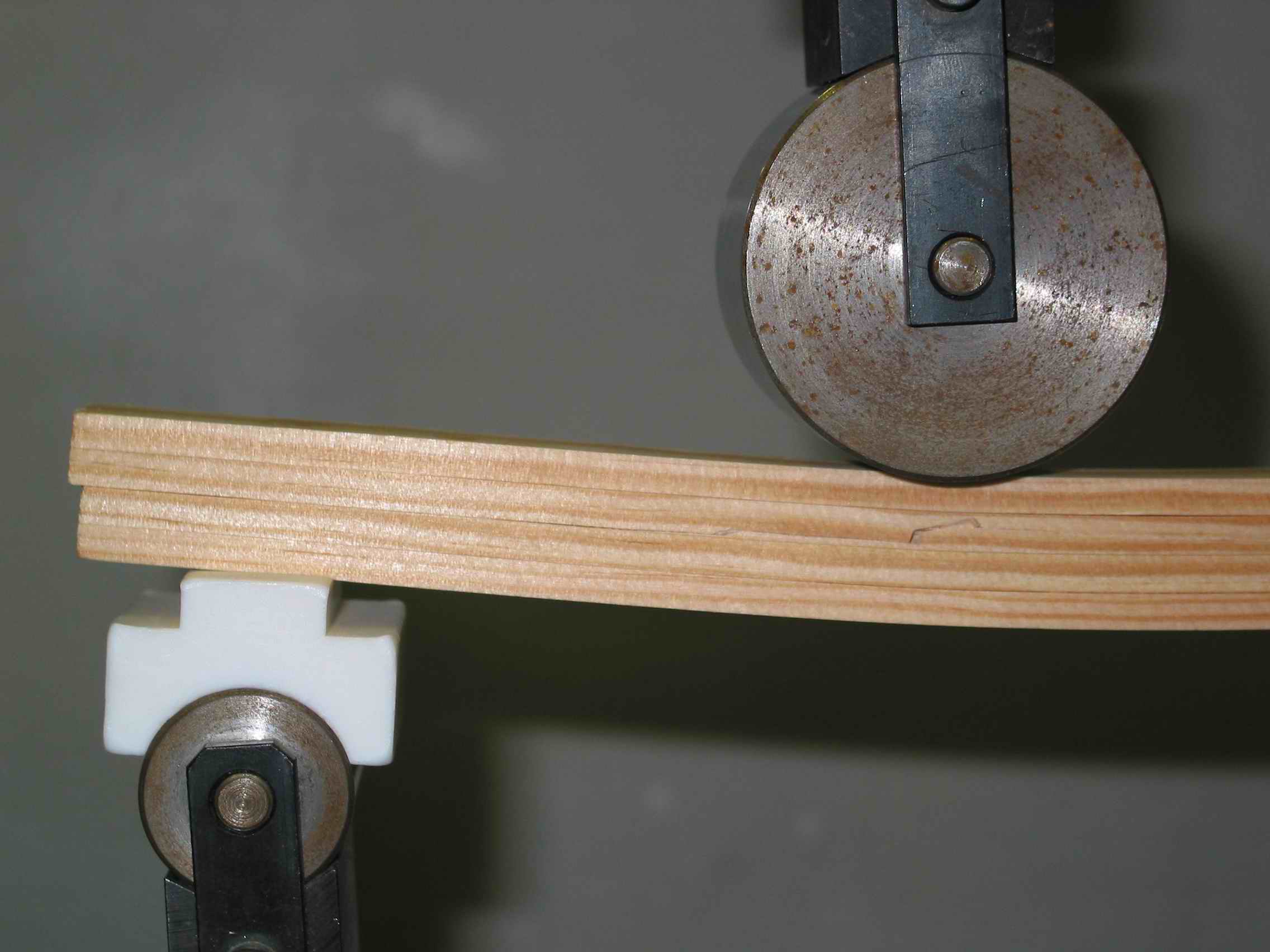

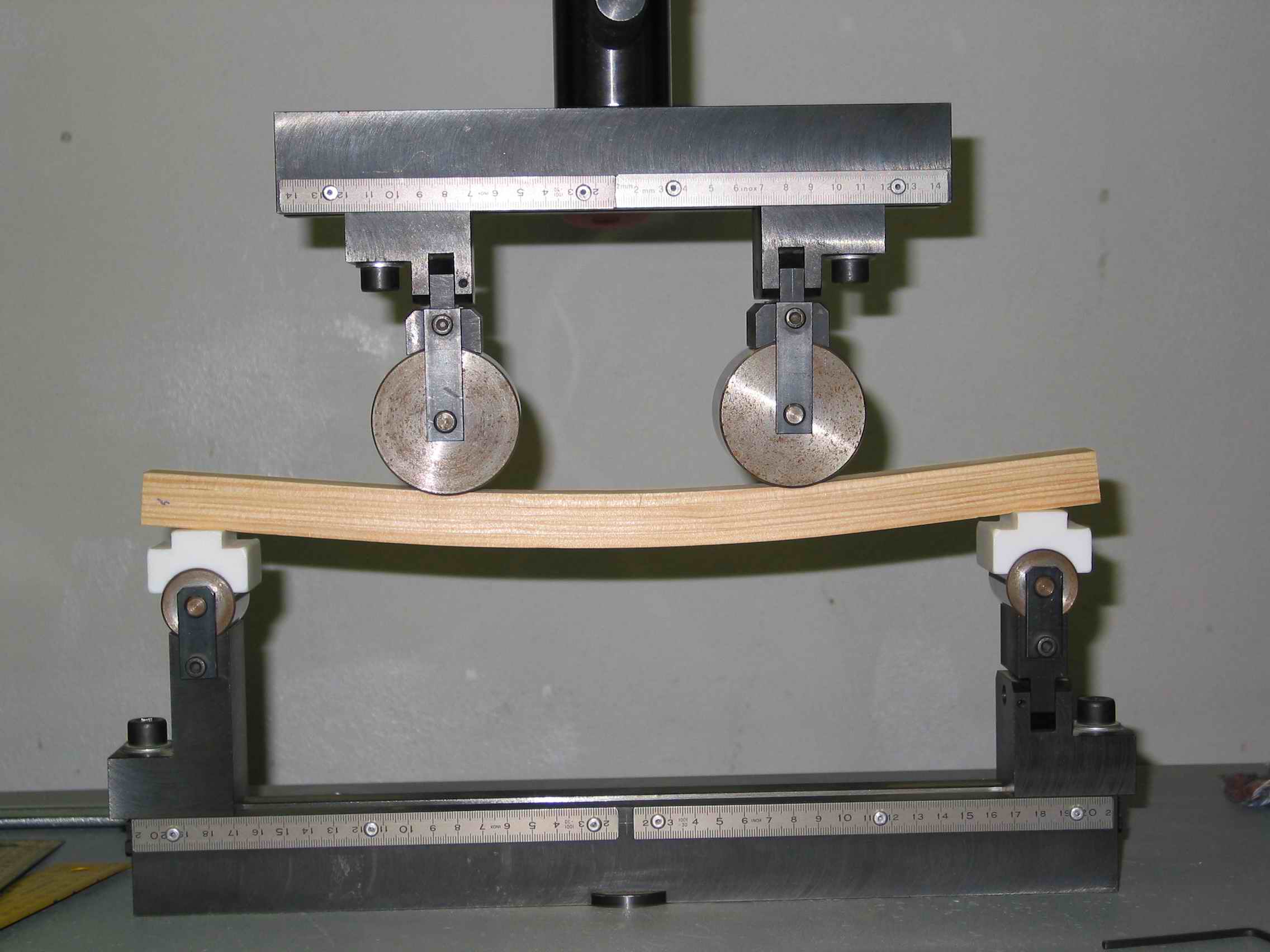

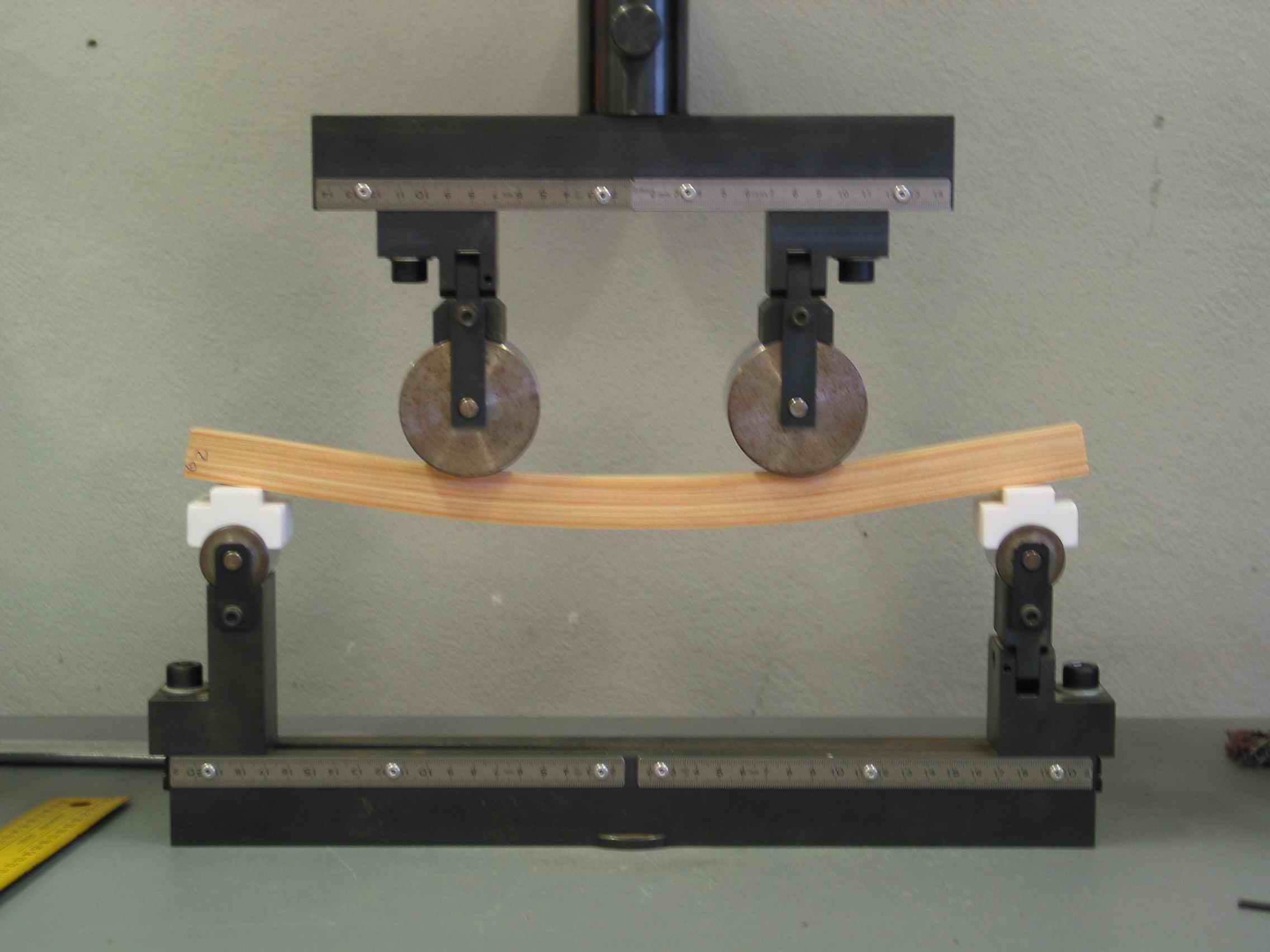

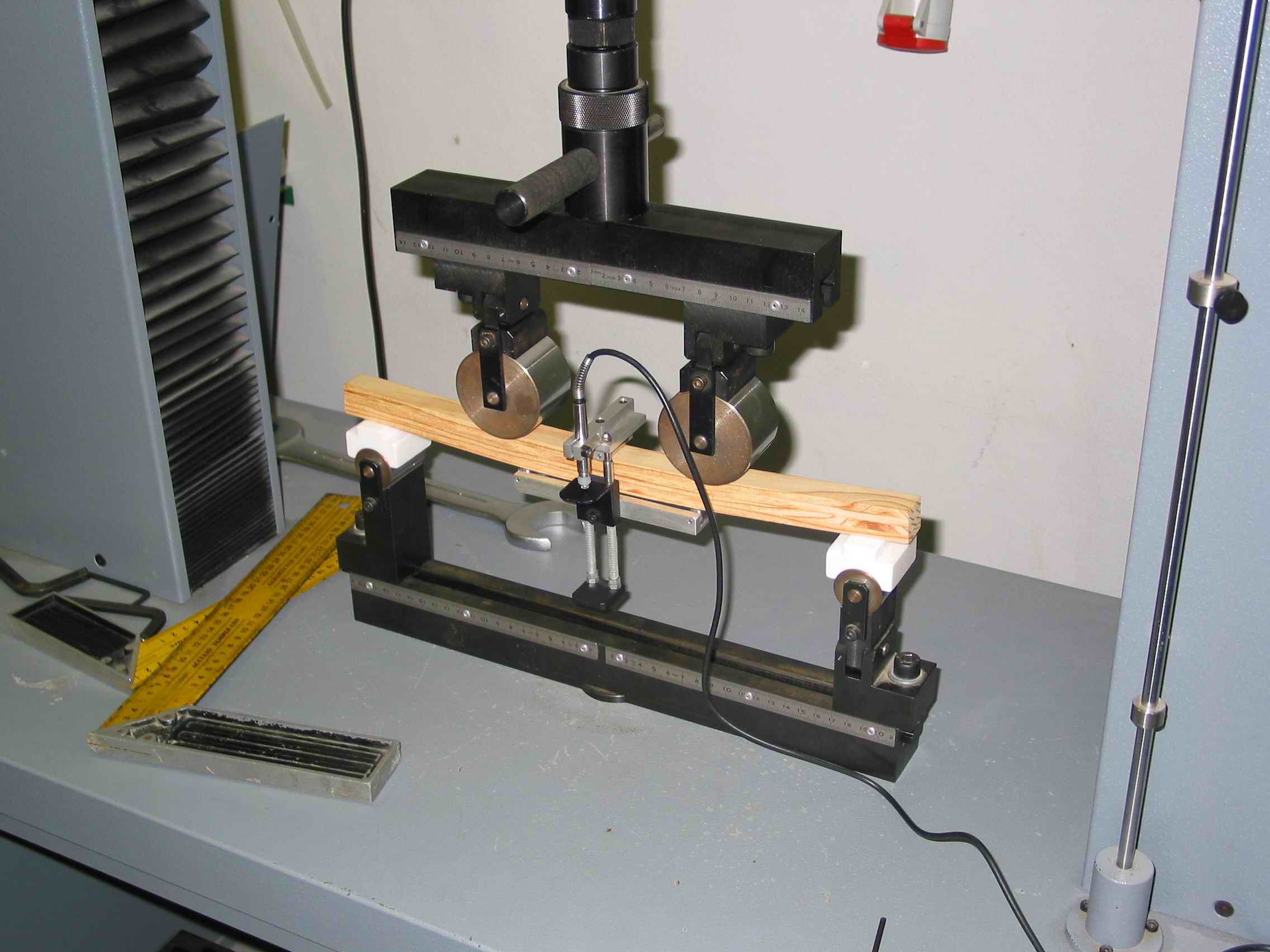

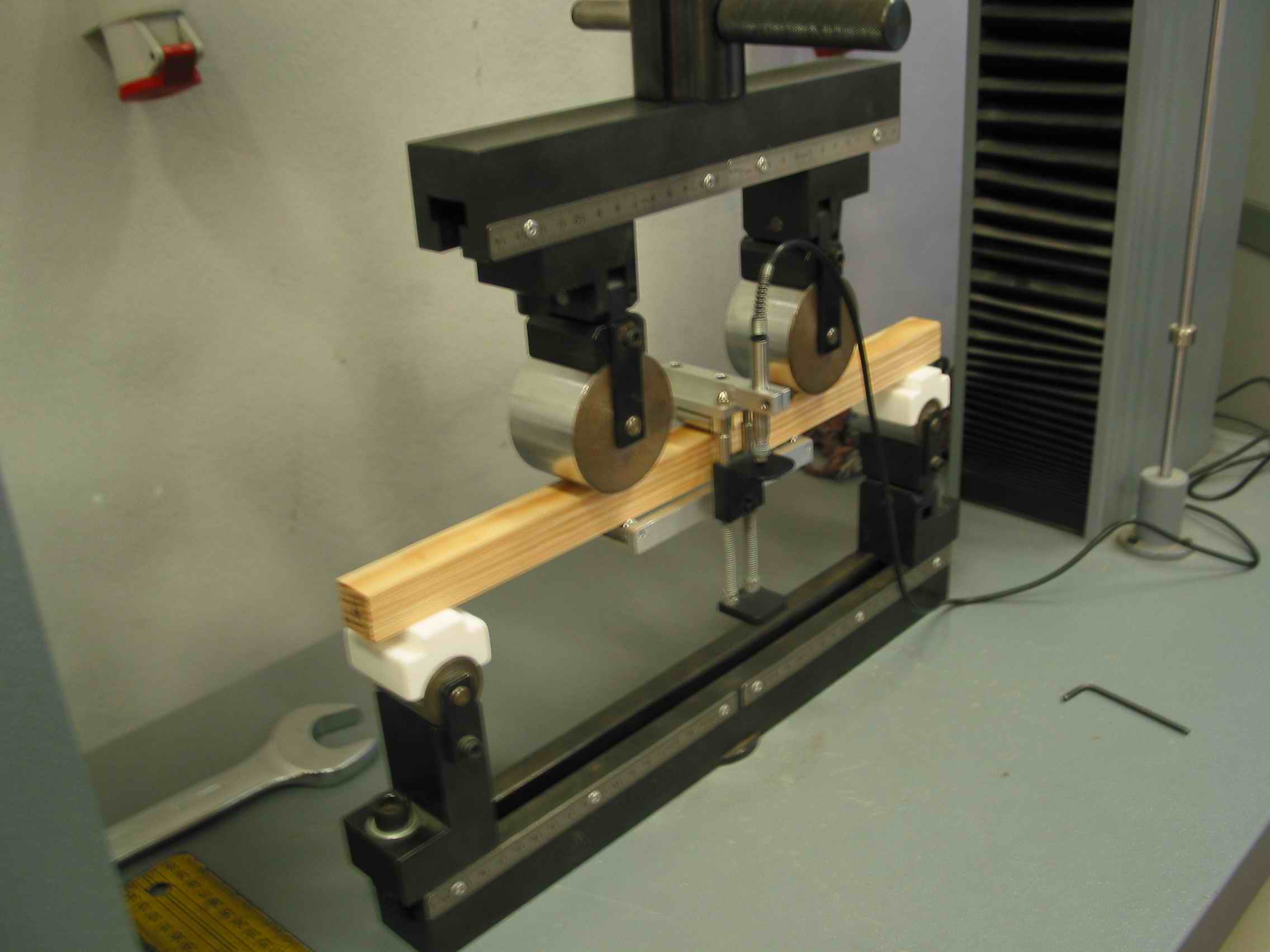

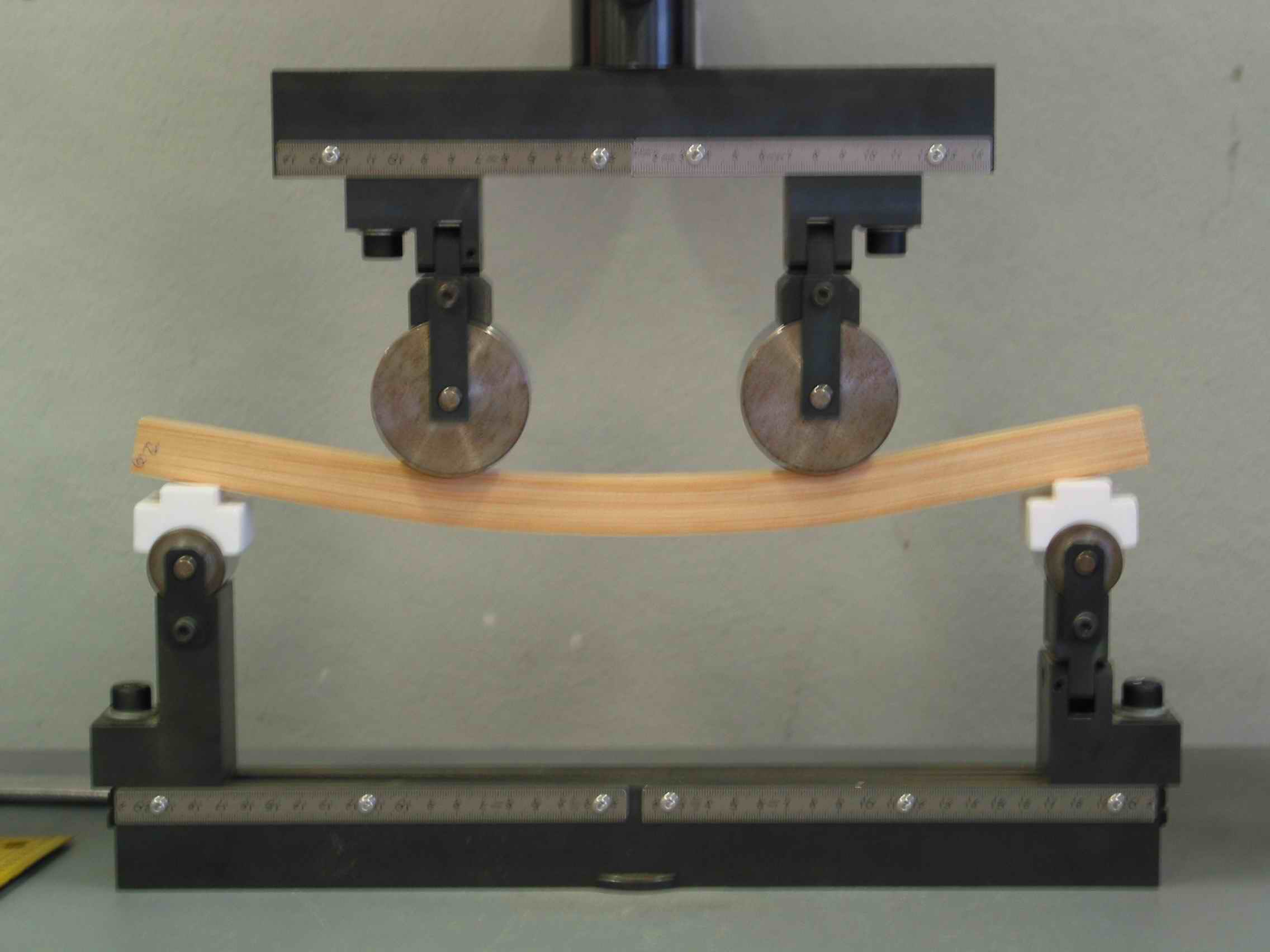

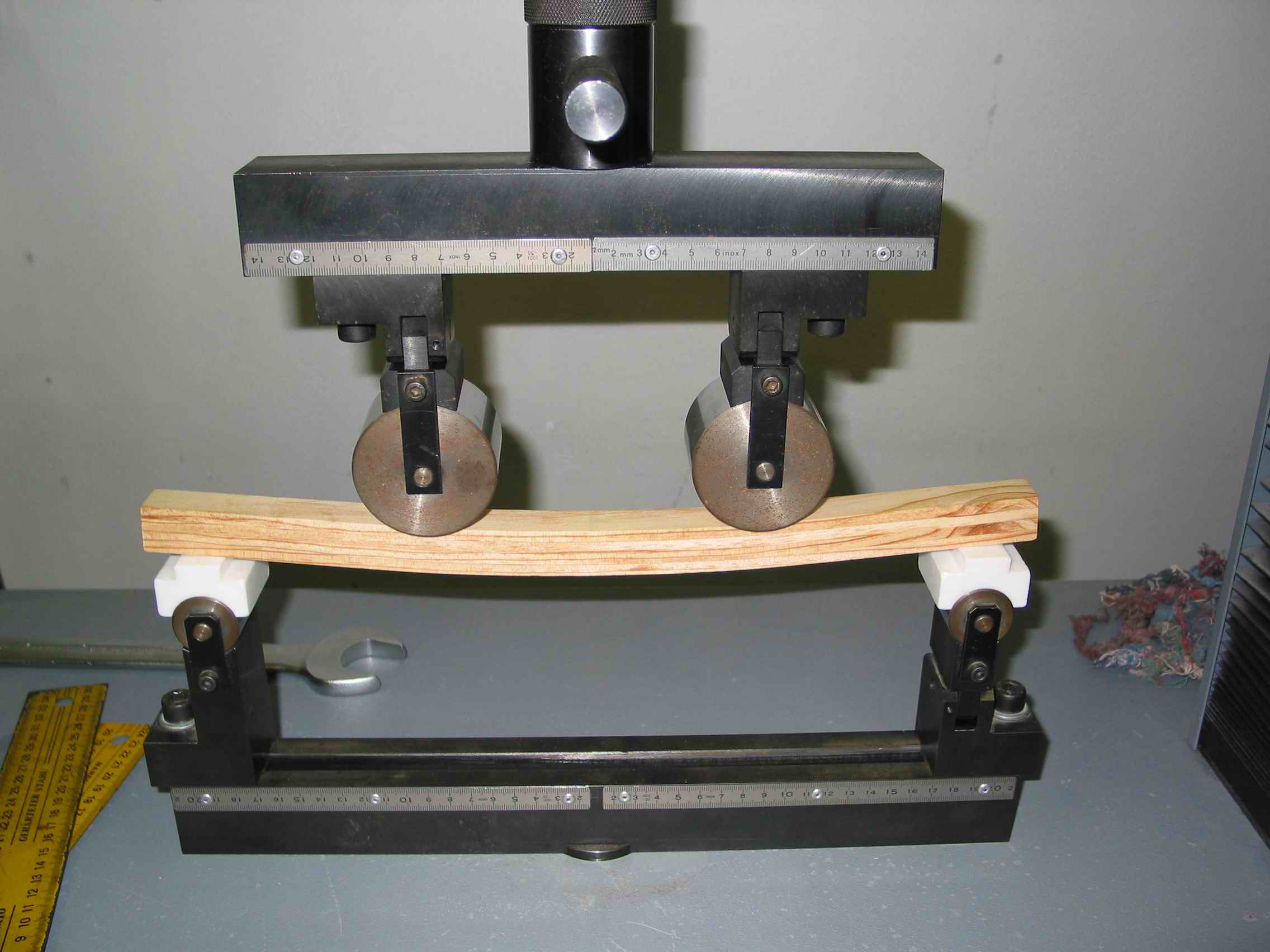

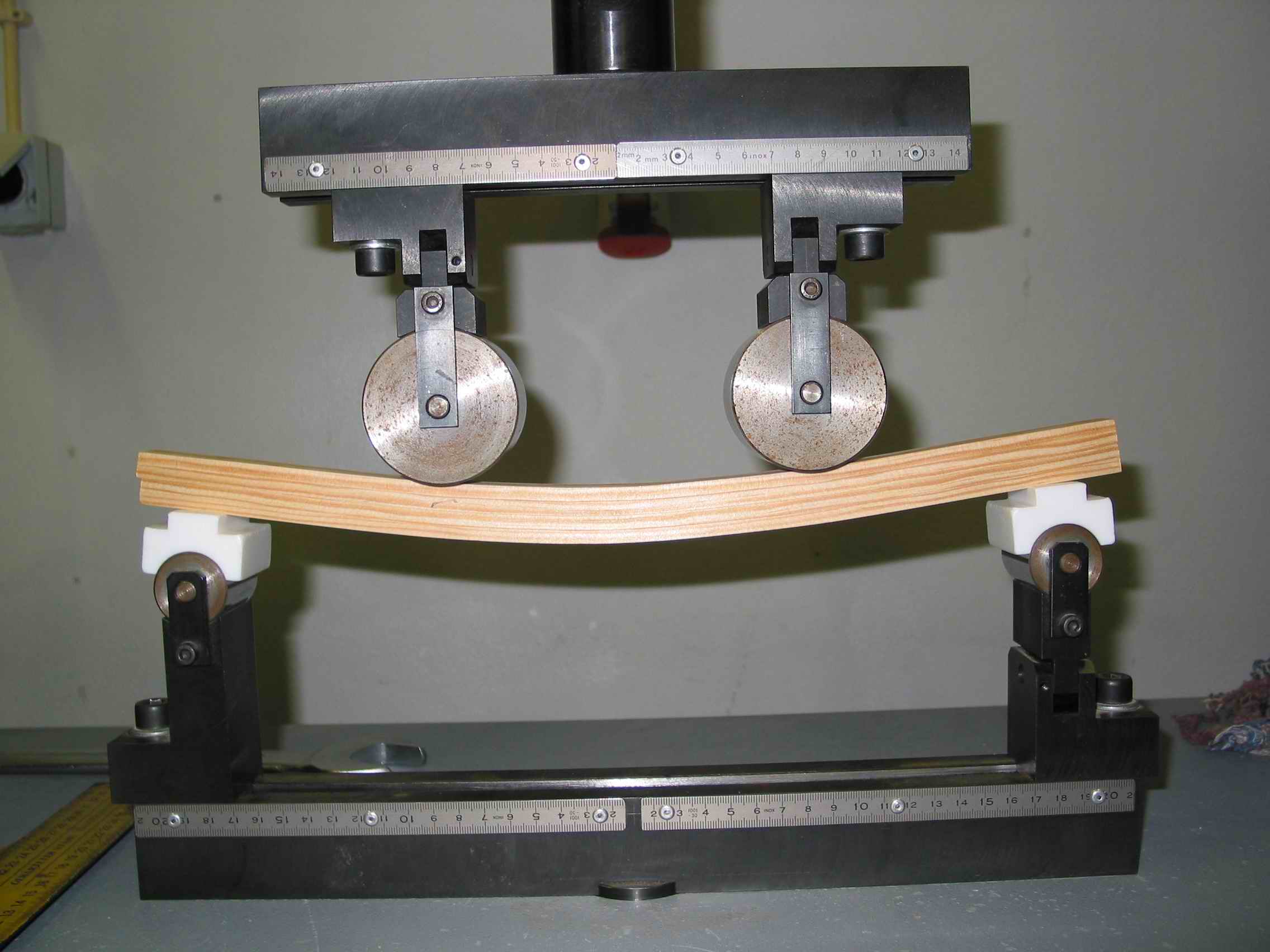

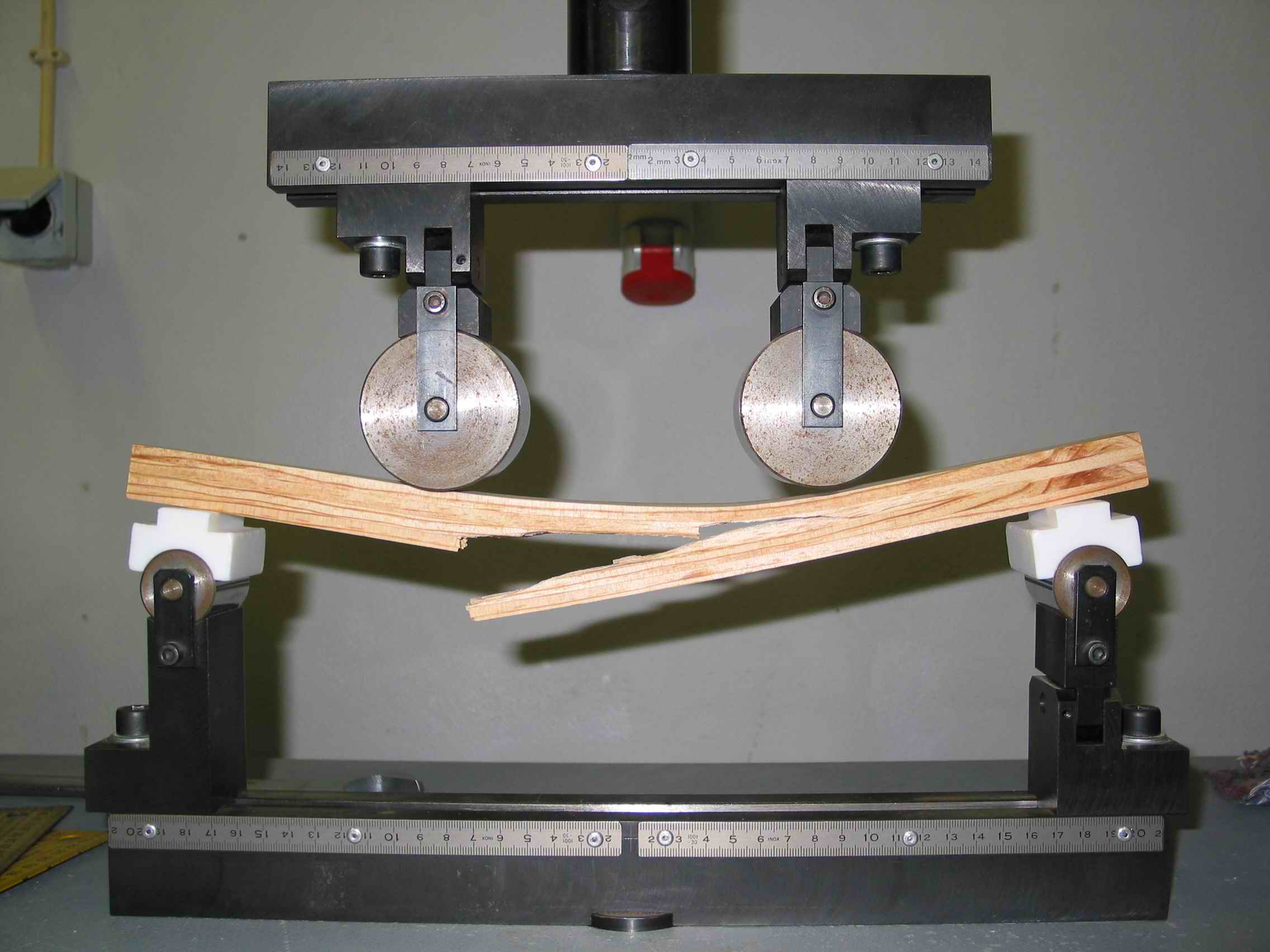

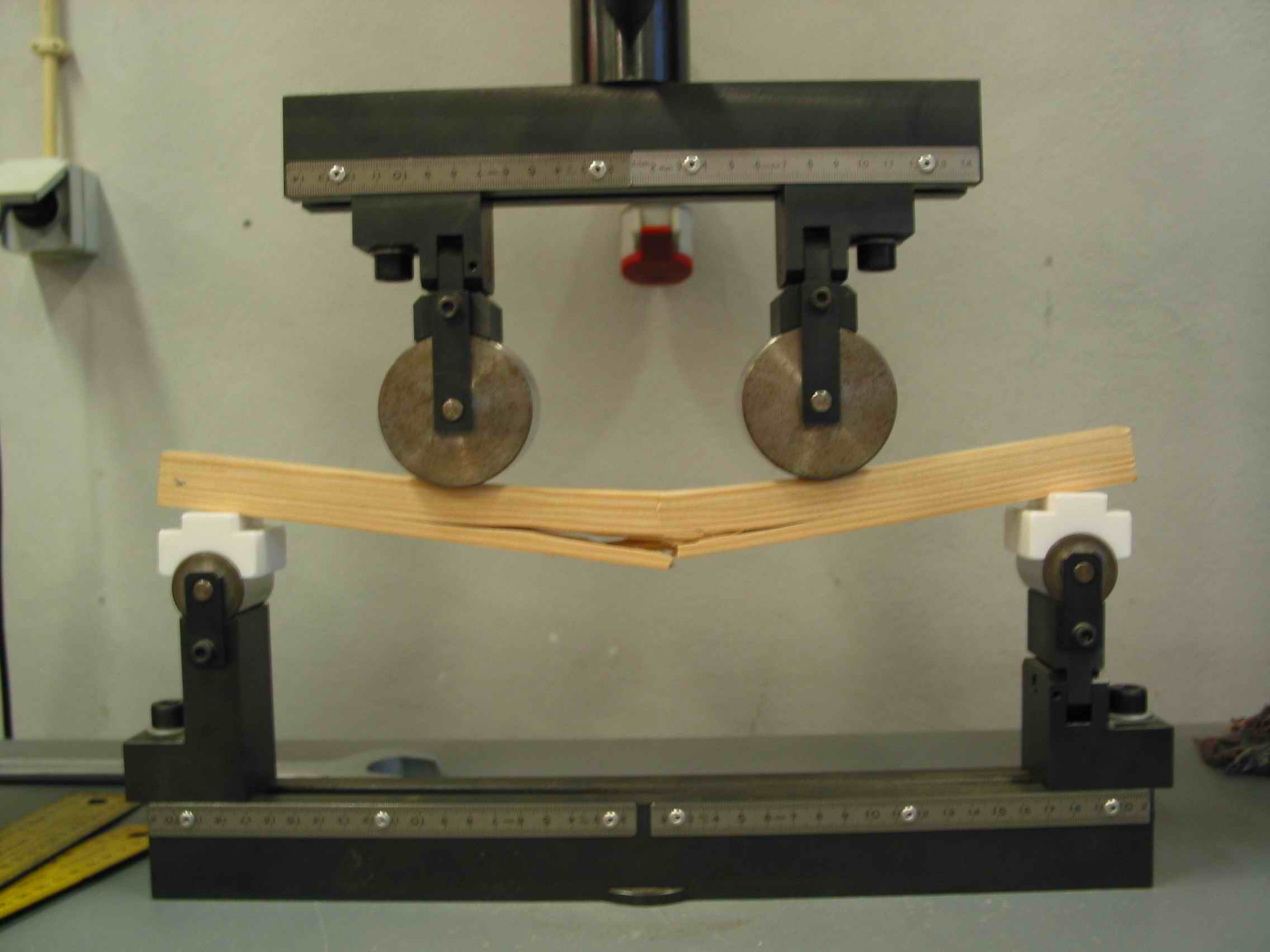

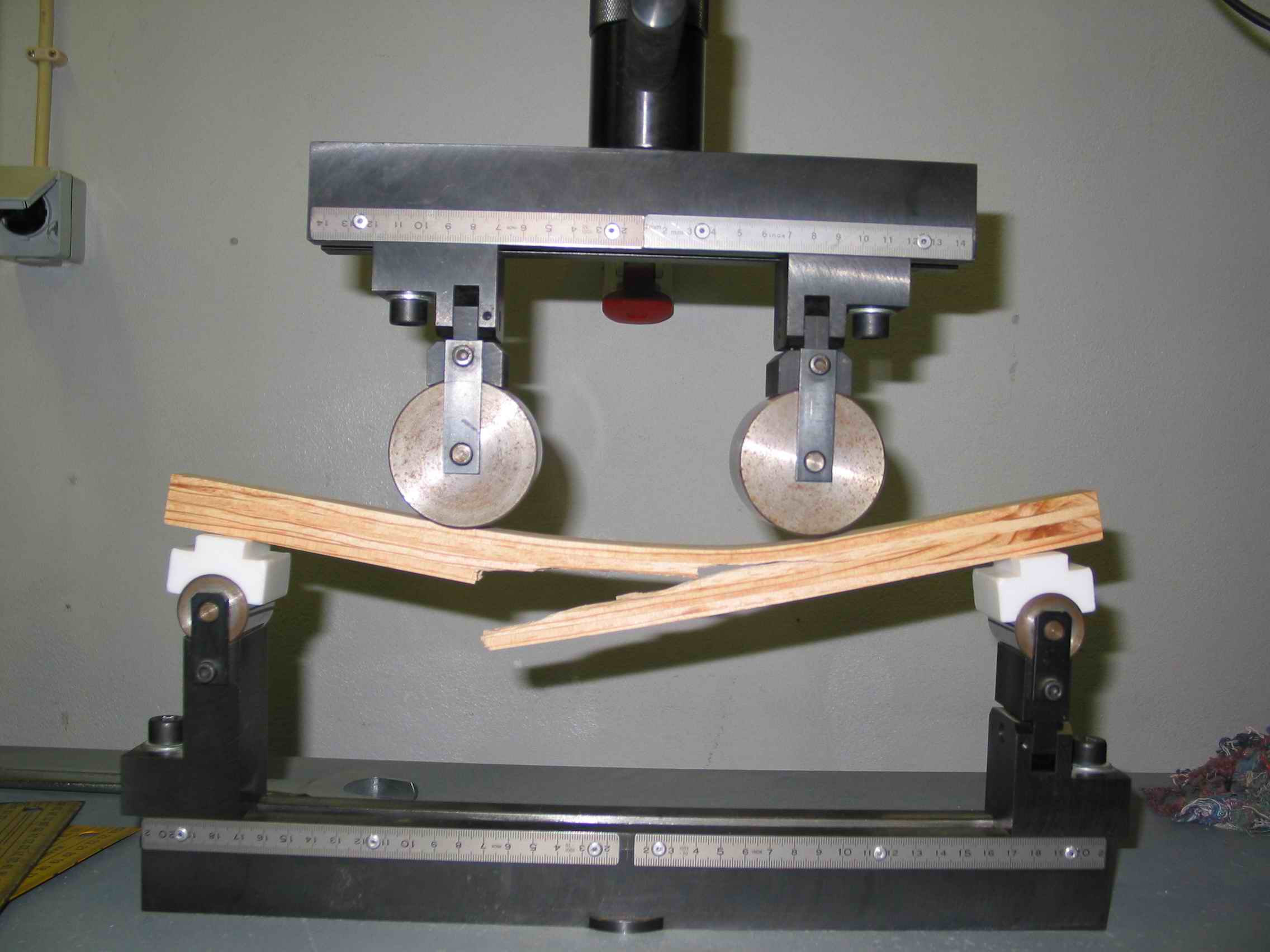

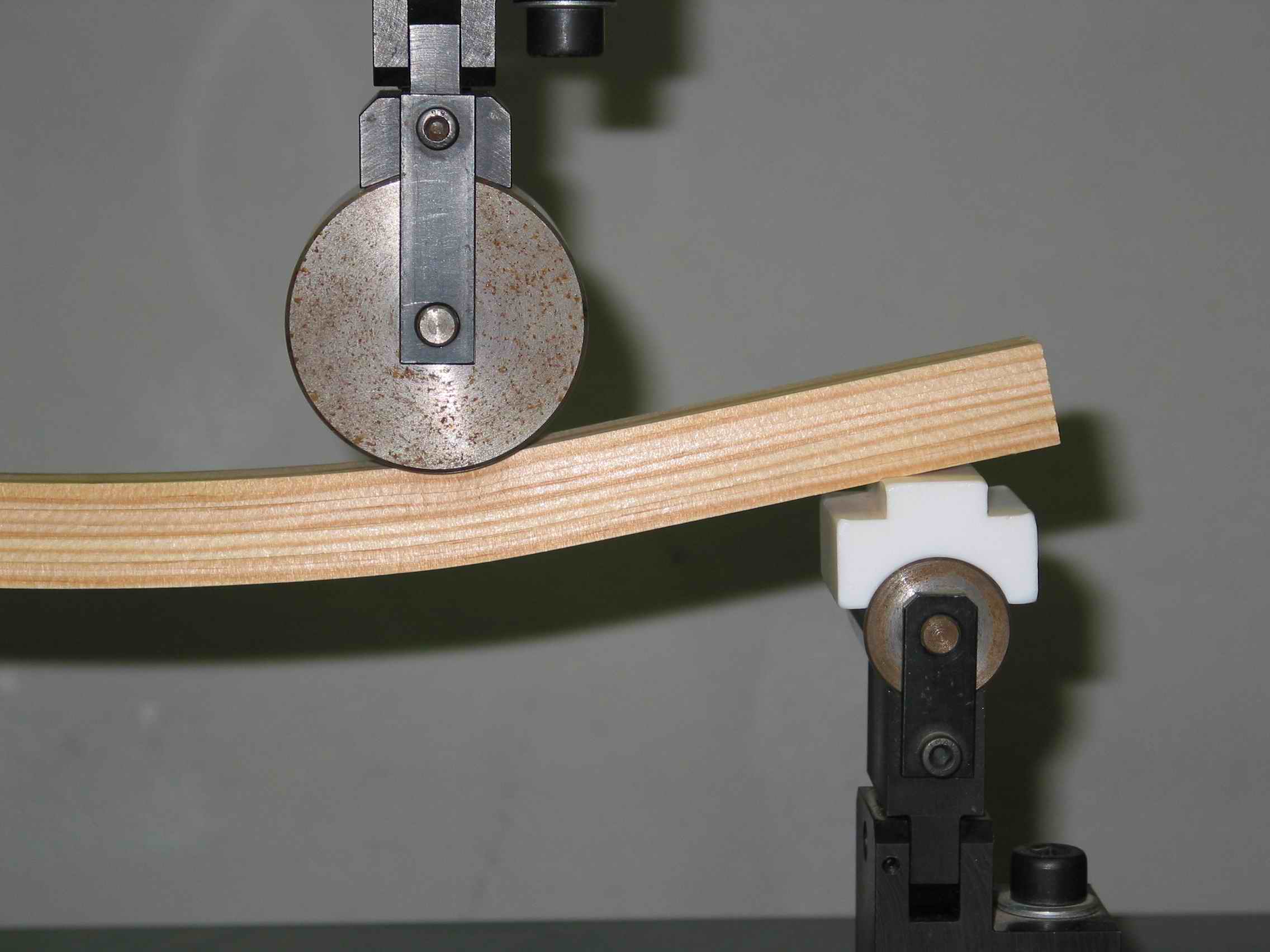

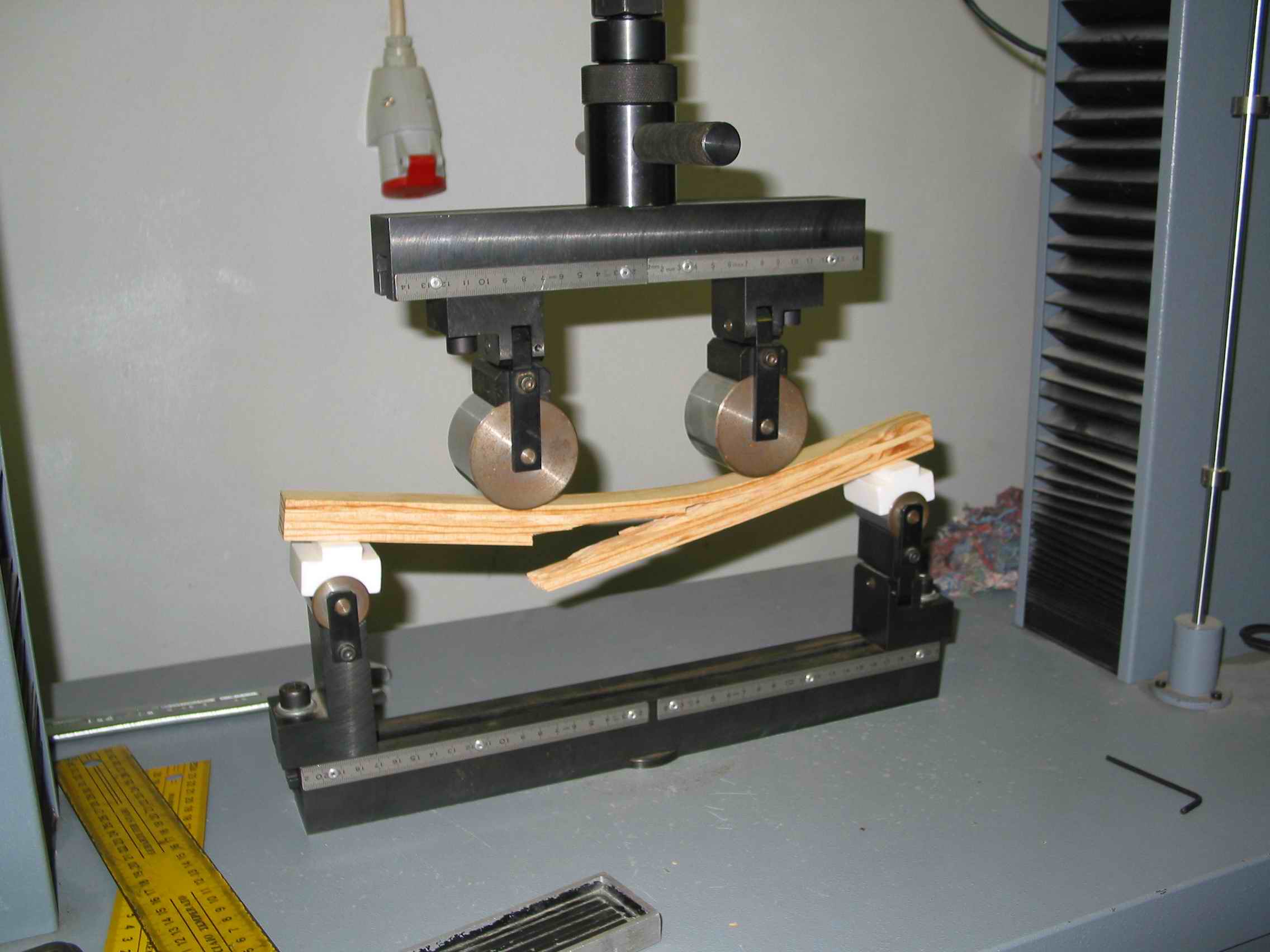

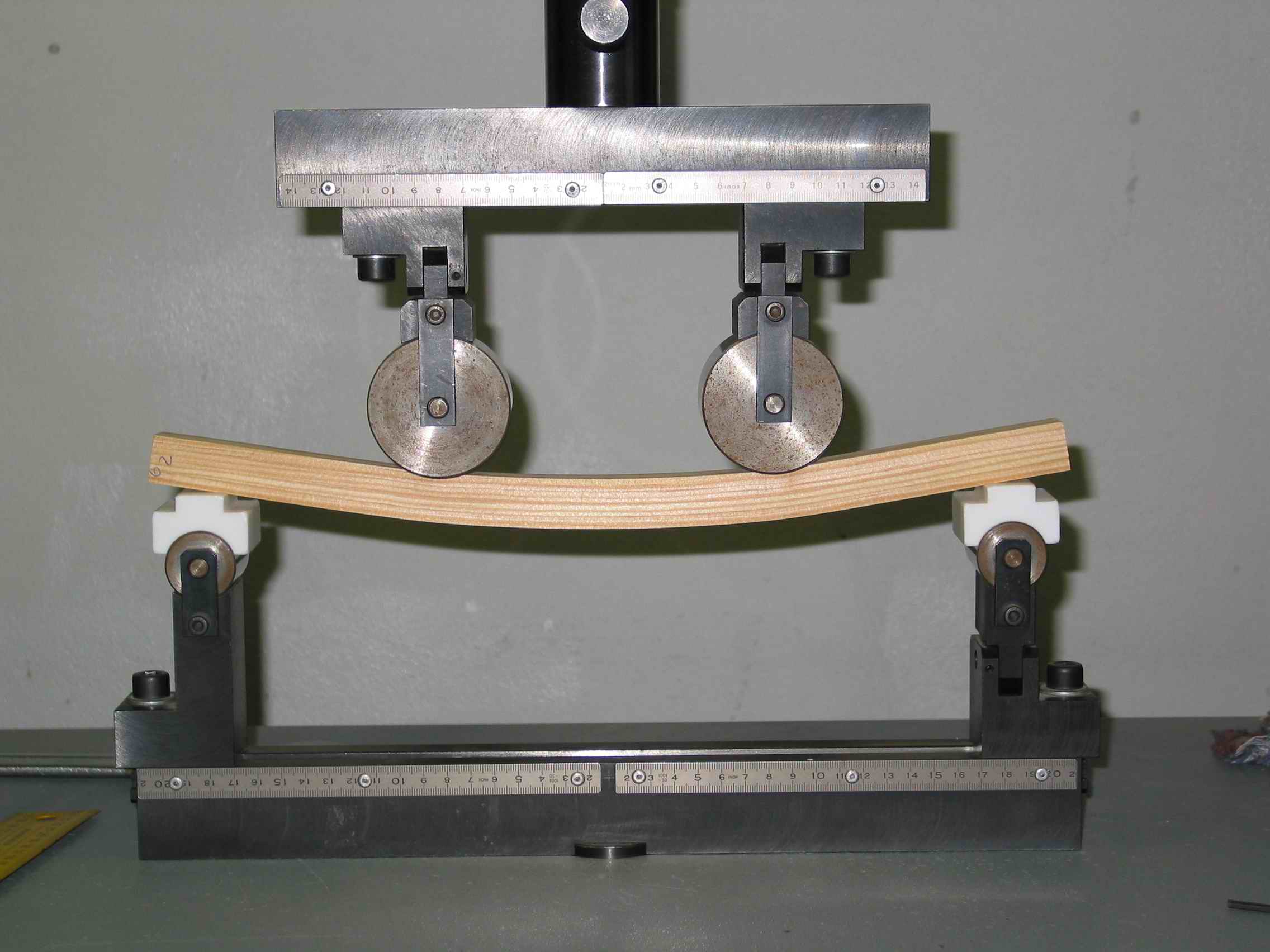

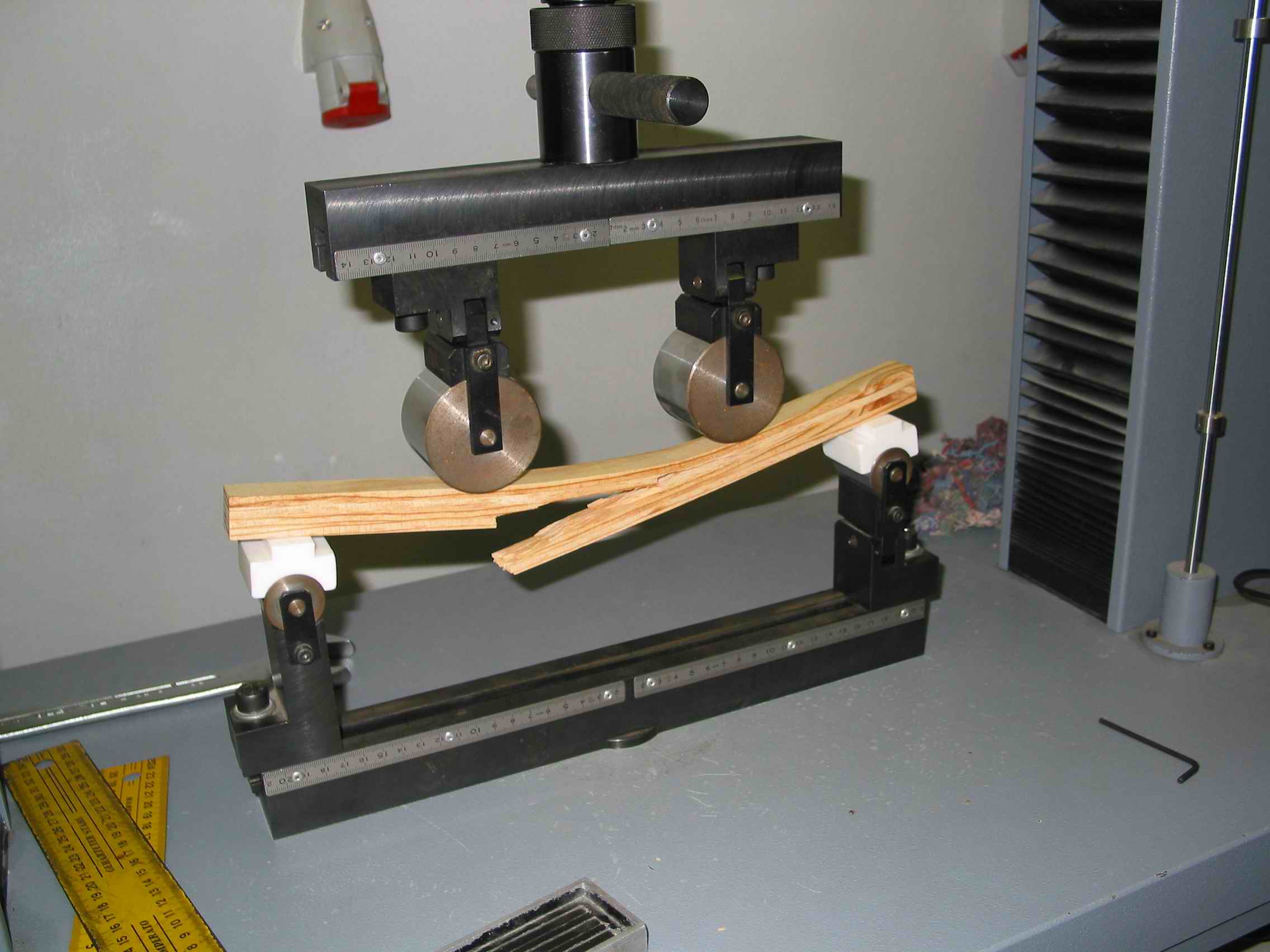

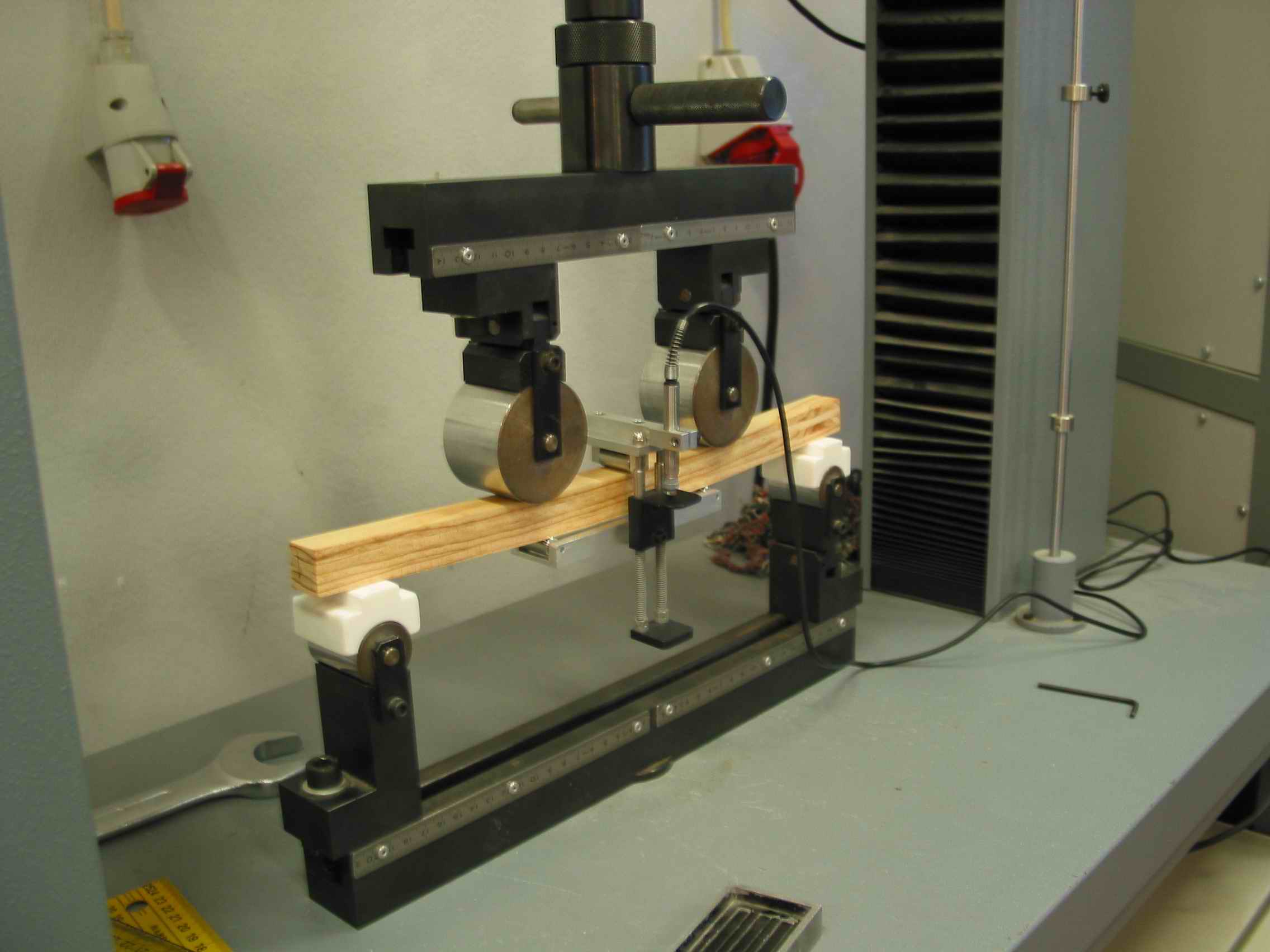

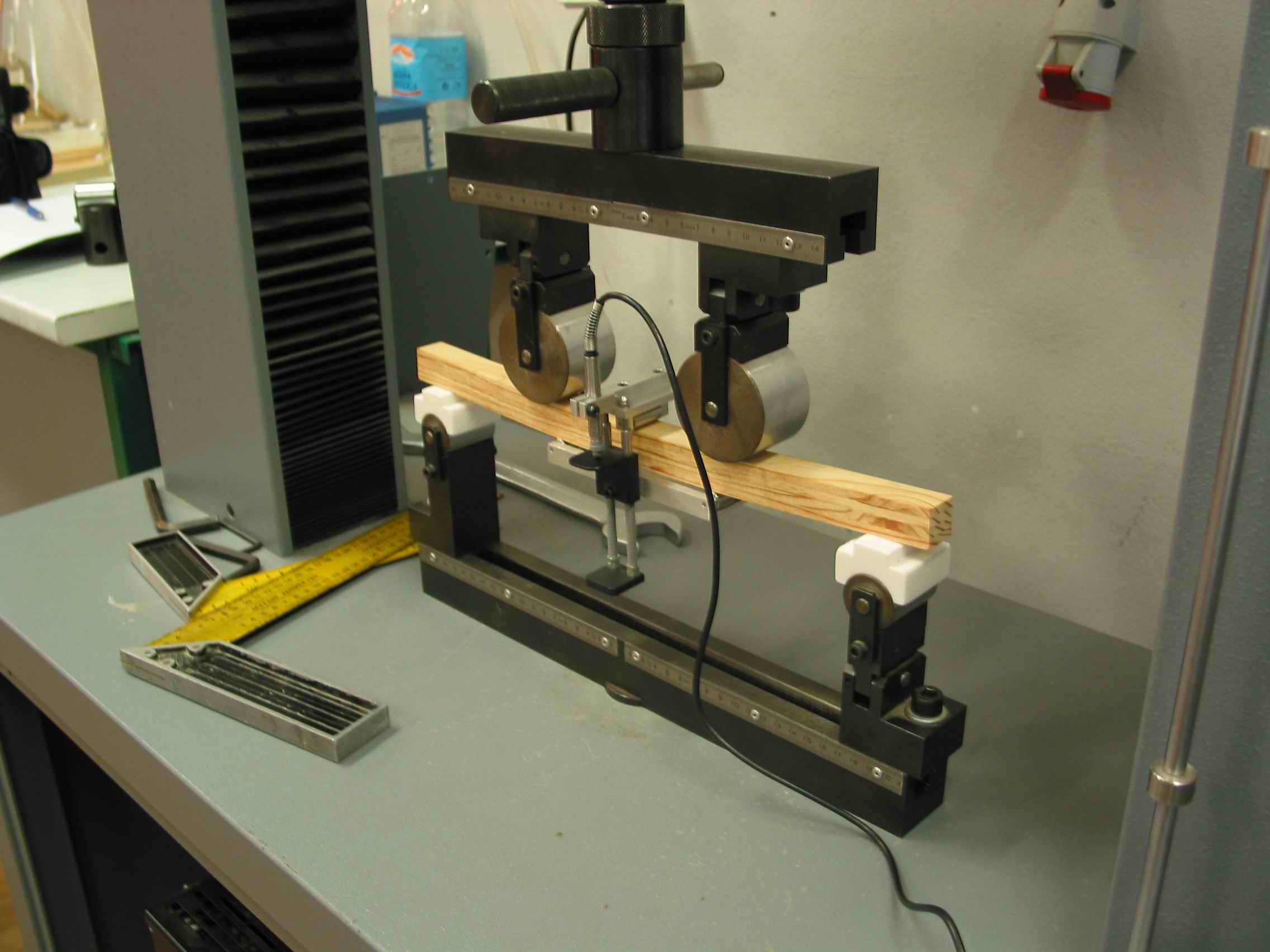

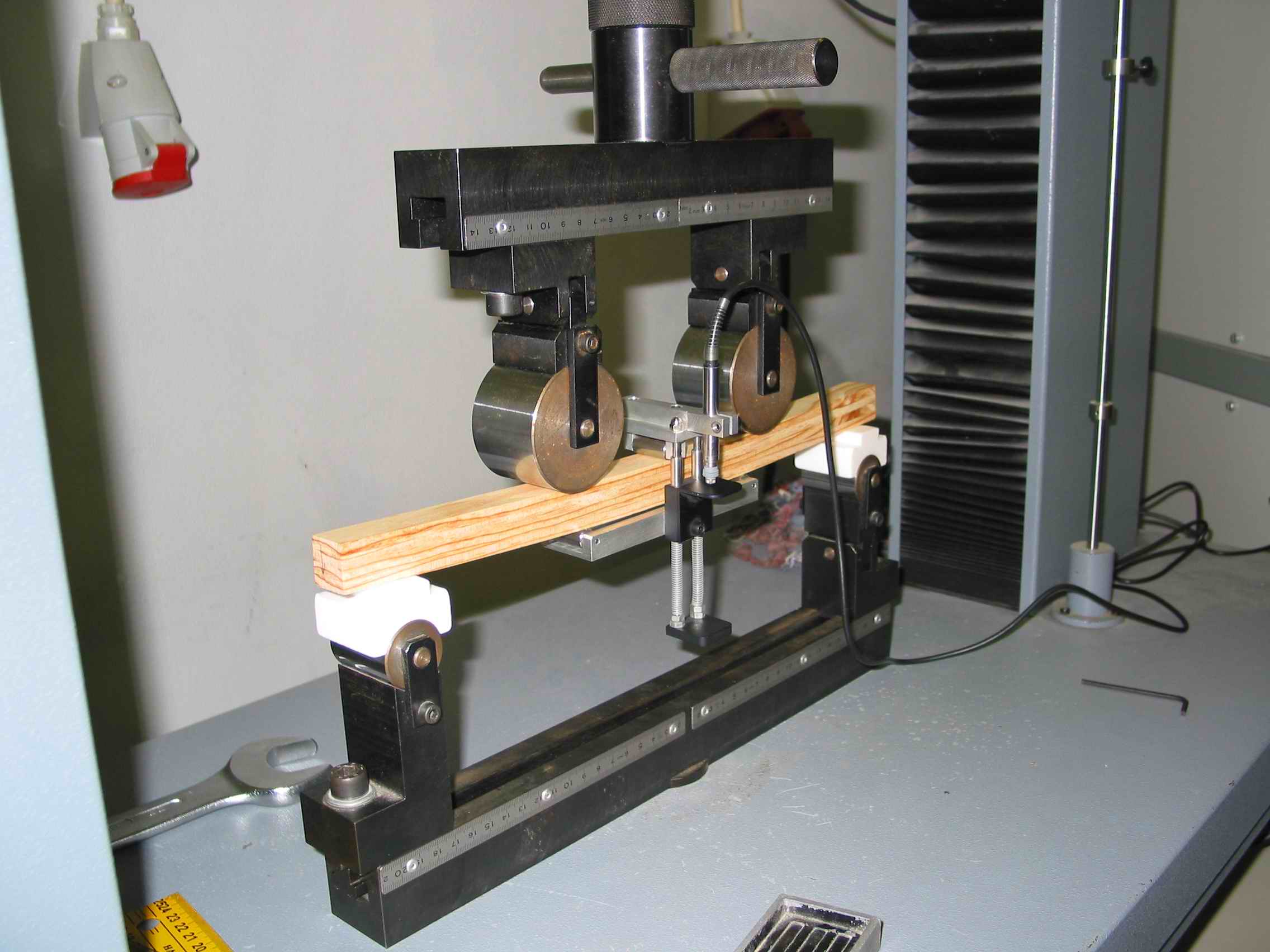

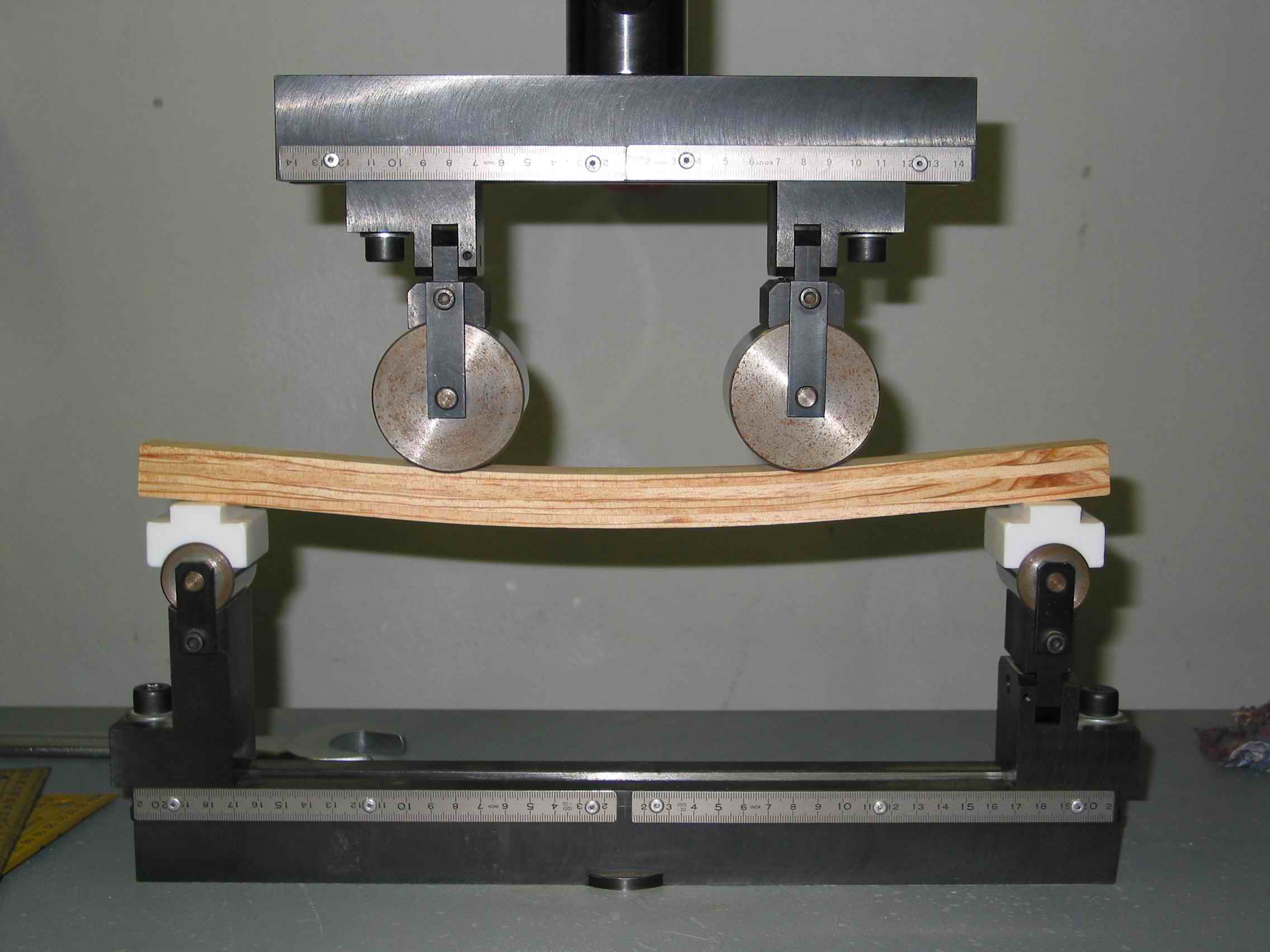

Fotos dos ensaios (relativas a 2003/2004):
Ficheiros Zip com todas as fotos:
